KORABASE

individuální instalace

OTOPNÉ VÝMĚNÍKY KORABASE

Srdcem konvektorů je otopný výměník. Jeho použití je však mnohem širší. Představte si, že chcete, aby vaše otopná tělesa prakticky zcela splynula s interiérem. Zabudujte výměníky do materiálů, ze kterých je tvořen celý interiér.

Výměník tepla s nízkým obsahem vody KORABASE je tak vhodný pro individuální instalaci zejména v místech, kde se vyžaduje kompaktnost interiéru z hlediska použitých materiálů. Při dodržení určitých podmínek je tak možné otopné výměníky KORABASE zakrýt téměř jakýmkoliv materiálem pro jejich hladké zakomponování do prostoru. Výměník je vyroben z měděných trubek a hliníkových lamel.

Varianta Exclusive – černě lakovaný výměník
Varianta Economic – výměník bez povrchové úpravy

Технические характеристики Спрос

Отопление
Естественная конвекция
Более высокая производительность
Низкое энергопотребление

Varianta Economic	výměník bez povrchové úpravy
Varianta Exclusive	černě lakovaný výměník
Výška výměníku [mm]	50, 100 mm
Šířka [mm]	50, 100, 150, 200 mm
Délka [mm]	800, 1 000, 1 200, 1 400, 1 600, 1 800, 2 000, 2 200,2 400, 2 600, 2 800, 3 000 mm

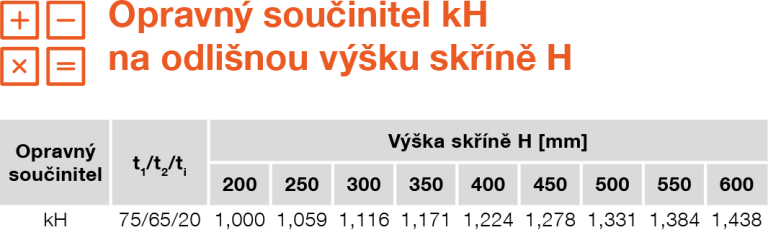

Výkon [W]	dle výšky zakrytování výměníku viz tabulky výkonů a opravných součinitelů na odlišnou výšku skříně
Maximální provozní přetlak [MPa]	1,2 MPa
Maximální provozní teplota [°C]	90 °C
Připojovací závit	vnitřní G ½"

Tepelné výkony [W] při t₁ /t₂ /t_i = při 75/65/20 ˚C (Δt=50), 65/55/20 ˚C (Δt=40) a 55/45/20 ˚C (Δt=30)/EN 442

Температура на входе в "°C"

Температура на выходе в "°C"

Температура воздуха в "°C"

ΔT

ΔT = 50 °C			Длина [мм]												Температурный градиент
Ширина [mm]	Глубина [mm]	Продукт	800	1000	1200	1400	1600	1800	2000	2200	2400	2600	2800	3000	Температурный градиент
50	50	BP 11	222	285	348	411	475	538	601	664	727	790	853	917	1,3452
100	50	BV/BP 21	478	613	748	883	1019	1154	1289	1424	1559	1695	1830	1965	1,3162
100	100	BV/BP 22	622	800	979	1158	1337	1516	1695	1874	2052	2231	2410	2589	1,4151
150	50	BV/BP 31	669	870	1070	1271	1471	1672	1872	2073	2273	2473	2674	2874	1,3176
150	100	BV/BP 32	969	1248	1526	1805	2084	2363	2641	2920	3199	3478	3757	4035	1,4262
200	50	BV/BP 41	989	1274	1558	1843	2128	2412	2697	2981	3266	3551	3835	4120	1,2735
200	100	BV/BP 42	1314	1692	2070	2448	2826	3204	3582	3961	4339	4717	5095	5473	1,4137
