Designové moduly

Hlavní výhody designových modulů

významné zkrácení času – od návrhu k realizaci
široký výběr – provedení designového tvaru je možné vybrat ke každé řadě podlahových konvektorů
individuální řešení – designové tvary je možné osadit hliníkovým rámečkem v barvě vybrané krycí mřížky
univerzálnost – pro různé typy interiérů, lze snadno přizpůsobit jakémukoliv architektonickému řešení prostoru
design – jednotný styl a technické řešení pro každý interiér, elegantní kontinuální konvektor podél celé místnosti
úspora nákladů – cenu do projektu či cenové nabídky je možné zkalkulovat přímo z platného ceníku, není potřeba přesné zaměřování na stavbě

Modulární systém slouží snadnému řešení konstrukce konvektorů pro atypické interiéry a k rychlému zpracování poptávky a cenové nabídky do realizačního návrhu. Ze široké nabídky designových modulů je možné jednoduše a rychle vytvořit požadovanou sestavu podlahových konvektorů přesně pro váš interiér. Rozsáhlý výběr variant v jednotlivých modulech přináší usnadnění ve sladění technických požadavků s designem interiéru a umožní realizovat i složitější designové a speciální požadavky. Součástí designu řady modulů je kvalita zpracování s důrazem na detail.

Specifikace

Délka modulu	vždy 500 mm
Hloubka modulu	70 mm
Materiál vany	ocelová pozinkovaná vana, černě lakována RAL 9005
Krycí rámeček	pouze Al rámeček U (elox stříbrná, světlý/tmavý bronz) nebo lakován dle vzorníku RAL
Krycí mřížka	příčná rolovací, podélná (elox stříbrná, světlý/tmavý bronz) nebo lakován dle vzorníku RAL

Podlahové konvektory, které jsou umístěné mezi moduly, budou vyrobeny v požadované délce dle projektu. Moduly je možné použít k podlahovým konvektorům na přirozenou i nucenou konvekci. Moduly jsou standardně osazeny hliníkovou krycí mřížkou. V případě požadavku na jinou variantu krycích mřížek – ocel, nerez, dřevo, je možné jejich osazení posoudit na poptávku. Do modulového dílu nelze umístit výměník tepla.

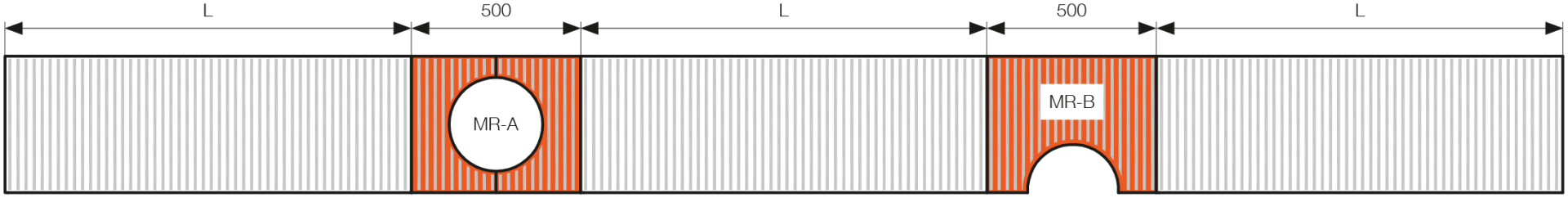

Modul MR-A

Rozměrová řada	Šířka W [mm]
	140/160	200	260	320/340	400
A min. – max.	–	60–65	60–95	60–125	60–165
B min. – max.	–	70–80	70–140	70–200	70–280
R min.	–	100	100	100	100

Modul MR-A se skládá ze dvou dílů.

Modul MR-B

Rozměrová řada	Šířka W [mm]
	140/160	200	260	320/340	400
A min. – max.	80–370	80–370	80–370	80–370	80–370
B min. – max.	70–340	70–340	70–340	70–340	70–340
R min.	100	100	100	100	100

Modul MC-A

Rozměrová řada	Šířka W [mm]
	140/160	200	260	320/340	400
A min. – max.	–	60–90	60–150	60–210	60–290
B min. – max.	–	50–80	50–140	50–200	50–280
C min. – max.	–	20–250	20–250	20–250	20–250

Modul MC-A se skládá ze dvou dílů.

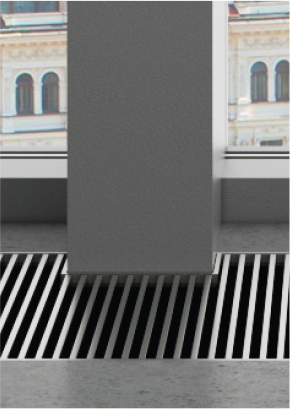

Modul MC-B

Rozměrová řada	Šířka W [mm]
	140/160	200	260	320/340	400
A min. – max.	80–370	80–370	80–370	80–370	80–370
B min. – max.	50–340	50–340	50–340	50–340	50–340
C min. – max.	30–80	30–140	30–200	30–260	30–340
