KORALINE s ventilátorem LV 15/18

Řada lavicových konvektorů KORALINE LV výška 150 mm, šířka 180 mm je vybavena úspornými a výkonými ventilátory a elektromotorem s minimálním příkonem tak, aby konvektory dosahovaly vysoké účinnosti i při nízkých teplotních spádech. Tím jsou tyto konvektory předurčeny jako ideální tělesa pro vytápění budovy s instalovanými tepelnými čerpadly. Konvektory je možné řídit prostřednictvím BMS a vzhledem k okamžité reakci na změny teplot v místnosti, velmi tichému provozu a nízké povrchové teplotě, jsou vhodné nejen do rodinných či bytových domů, ale také i do veřejných prostor.

Технические характеристики Спрос

Принудительная конвекция
Более высокая производительность
Тихий, эффективный, экономичный
подходит для тепловых насосов

Výška [mm]	150 mm
Šířka [mm]	180 mm
Délka [mm]	900, 1 200, 1 600, 2 000, 2 400, 2 800 mm
Výkon [W]	od 209 do 4 833 W
Výška výměníku tepla [mm]	50 mm
Šířka výměníku tepla [mm]	100 mm
Účinná délka výměníku tepla [mm]	L-300 mm
Průměr oběžného kola ventilátoru	40 mm
Max. provozní přetlak [MPa]	1,2 MPa
Max. provozní teplota [°C]	90 °C
Maximální povrchová teplota [°C]	40 °C _{(v závislosti na teplotě vstupní vody)}
Připojovací závit	2x vnitřní G ½"
Způsob připojení	pouze spodní

Tepelné výkony [W] při t₁/t₂/t_i = při 75/65/20 ˚C (Δt=50) a 55/45/20 ˚C (Δt=30)/EN 442

Температура на входе в "°C"

Температура на выходе в "°C"

Температура воздуха в "°C"

ΔT

ΔT = 50 °C			Длина [мм]						Температурный градиент
Ширина [mm]	Высота [mm]	Положение переключателя	900	1200	1600	2000	2400	2800	Температурный градиент
180	150	Выключено	209	313	452	591	730	869	1
180	150	1	854	1281	1850	2420	2989	3558	1
180	150	2	1007	1511	2183	2854	3526	4197	1
180	150	3	1160	1740	2513	3287	4060	4833	1

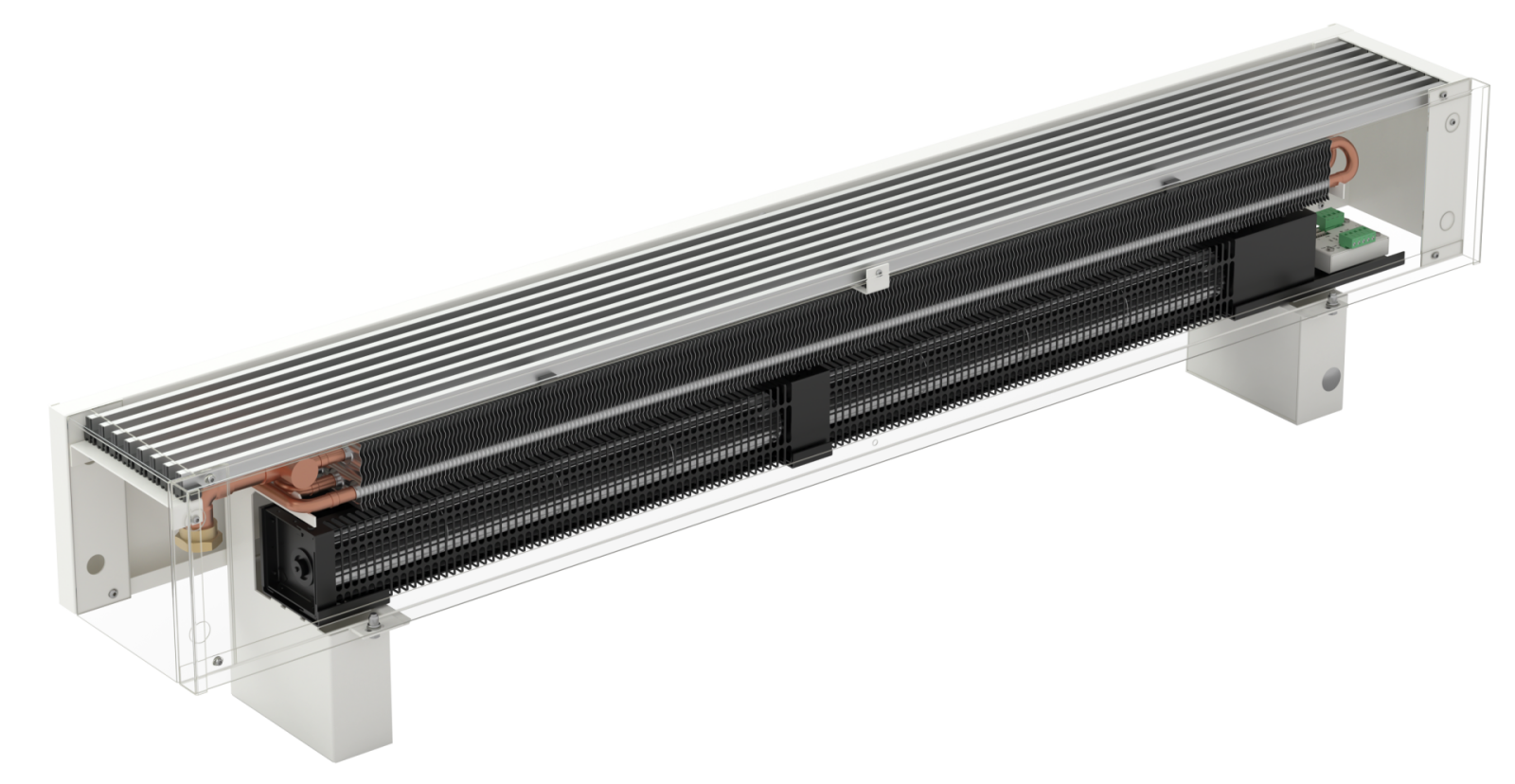

Složení konvektoru

Lavicové konvektory KORALINE jsou dodávány se stojánky na čistou podlahu. Další možností ukotvení (na hrubou podlahu nebo upevnění na zeď pomocí konzolí) není možné.

Obsah standardní dodávky

1 stříbrně eloxovaná hliníková mřížka
2 opláštění z ocelového pozinkovaného plechu lakované v odstínu RAL 9016 bílá
nebo RAL 9005 černá
3 Al/Cu výměník tepla s nízkým obsahem vody, odvzdušňovacím ventilem a s unikátně tvarovanými lamelami pro maximální tepelný výkon
4 sestava nízkoenergetických ventilátorů EC 24 V DC s tichým provozem
5 podpěra ventilátoru
6 stojánky na čistou podlahu
7 přepravní a montážní stojánková pojistka
8 připojovací svorkovnice a regulace FCR BOX

návod k montáži a odolné balení

Volitelné příslušenství

9 designové zakrytí stojánků na čistou podlahu a připojení na topný systém

10 regulační šroubení rohové nebo přímé
10 termostatický ventil rohový nebo přímý
jiné barevné provedení opláštění s raženou mřížkou dle barevných odstínů stupnice RAL
termoelektrický pohon TEP 24 V DC
prostorový termostat SIEMENS RDG 260T, RDG 260KN nebo RAB 21-DC
prostorové teplotní čidlo QAA32
zdroj stejnosměrného napětí
R-Box

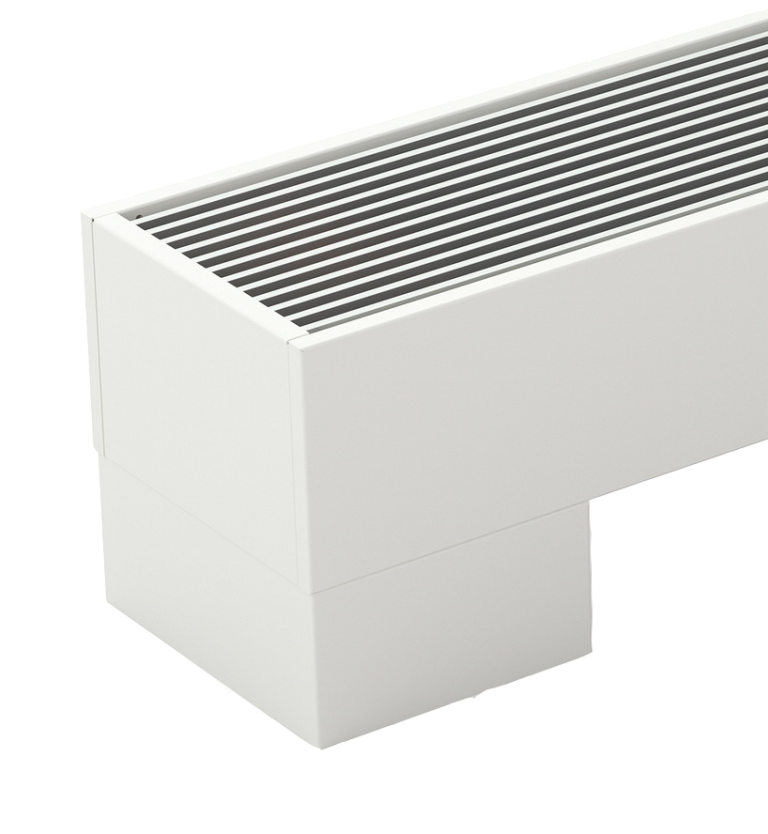

Designové zakrytí stojánků na čistou podlahu a připojení na topný systém

Kryty se používají k zakrytí připojení KORALINE na topný systém a rovněž designově zakryjí krajní stojánky na čistou podlahu. Nutné objednat dva kusy.

• Konvektory na podlahu KORALINE nejsou určeny k sezení nebo zatěžování. Tyto činnosti mohou vést k poškození zařízení, snížení jeho účinnosti a zvýšení rizika nehod.
• Pro bezpečné a efektivní vytápění je vždy potřeba zajistit, aby konvektor zůstal volný a výdechová krycí mřížka nezakrytá.
