VENTBOX 150 Thin

Byty do 100 m²

Centrální rekuperace VENTBOX 150 Thin přináší revoluční a uživatelsky přívětivé řešení pro optimalizaci kvality vzduchu ve vašem obydlí. Tato moderní jednotka je navržena s ohledem na nejnovější technologie a inženýrský vývoj, aby poskytovala optimální výkon a komfort pro bytové a menší rodinné domy. Vlastnosti této jednotky zahrnují čištění vzduchu od alergenů a pylů, má účinný odtah odpadního vzduchu a vodních par, nízkou energetickou spotřebu, redukuje nadměrnou přítomnost CO2 a je možné její ovládání přes webové rozhraní. S jednotkou VENTBOX 150 Thin si můžete být jisti, že váš domov bude mít vždy čerstvý a zdravý vzduch.

  •  Verze Optimum
    Je inovativní a výkonná rekuperační jednotka navržená pro optimální dosažení maximálního výkonu při zajištění ekonomické účinnosti. Tato jednotka je vybavena veškerým nezbytným technickým vybavením, které zaručuje efektivní fungování a optimalizaci všech výkonových parametrů.
  • Verze Premium
    Jednotka je navíc vybavena unikátními EC motory s funkcí konstantního průtoku. Tyto unikátní motory kompenzují tlakové ztráty (např. při snížení průtoku vzduchu na přívodu). Pomocí těchto prémiových EC motorů jednotka může pracovat efektivněji a ekonomičtěji, což má pozitivní vliv na celkovou dynamiku a také hospodárnost při využití rekuperačního systému. Kompenzace změny tlakových ztrát v systému např. při postupném zanášení filtrů. Zajištění rovnotlakého větrání a vysoké účinnosti zpětného zisku tepla. Jednotka je více sofistikovanější.
  • Эффективное удаление отработанного воздуха
  • На потолок, стену или пол
  • Низкое потребление
Doporučená výměra do 100 m²
Energetická třída A
Možnost instalace/Varianta provedení podstropní, podlahová, nástěnná /levá, pravá
Rozměry (v × š × h) 192 × 593 × 1 248 mm
Hmotnost [kg] 20 kg
Napětí 230 V AC/50 Hz
Elektrický proud bez předehřevu [A] 0,3 A
Elektrický proud včetně předehřevu [A] 3,7 A
Max. příkon jednotky bez předehřevu [W] 51 W
Max. příkon předehřevu [W] 1 024 W
Krytí IP 30
Průtok vzduchu [m³/h] 30–150 m³/h
Max. průtok vzduchu v režimu BOOST [m³/h] 200 m³/h
Referenční průtok vzduchu [m³/h] 105 m³/h
Dispoziční tlak [Pa] 50–350 Pa
Akustický výkon LWA [m³/h/Pa/dB] 105 m³/h/50 Pa/46,9 dB
Účinnost přenosu tepla/Průtok vzduchu 78 %/150 m³/h; 83 %/105 m³/h; 88 %/50 m³/h
El. příkon (bez předehřevu) (W/m³/h) při externím tlaku 50 Pa 55 W/150 m³/h; 29 W/105 m³/h; 17 W/50 m³/h
∅ připojovacích hrdel [mm] 125 mm
Typ potrubí pro odvod kondenzátu HT DN 32 mm
SPI specifická (měrná) spotřeba el. energie W/m³/h 0,29 W/při referenční průtoku a disp. tlaku 50 Pa
Max. počet všech čidel (CO2/RH/RADON…) 9
Konektor pro připojení požárního čidla nebo připojení do EPS Ano
Automatická protimrazová ochrana Ano
Funkce by-pass (obtok výměníku) Ano
Nárazové větrání Ano
Týdenní časový režim Ano
Měření spotřeby energie Ano
Komunikace Modbus TCP/IP Ano
Komunikace Modbus RTU Ano
Anologový vstup 2
Digitální vstup 1
Indikátor zanesení filtrů na základě časového intervalu Ano
Indikátor zanesení filtru na základě jeho tlakové ztráty verze Premium
Filtry přívod a odtah (% záchytu částic v dané filtrační třídě) verze Optimum M5 ePM10 55 % (F7 volitelně)
Filtry přívod a odtah (% záchytu částic v dané filtrační třídě) verze Premium F7 ePM1 70 %
Entalpický protiproudý výměník tepla
Deskový entalpický protiproudý výměník tepla (ERV) je volitelnou součástí rekuperačního systému, který kromě zpětného získávání tepla umožňuje i zpětný zisk vlhkosti čímž podporuje udržování optimální vlhkosti vnitřního vzduchu a tím i zlepšení uživatelského komfortu bytů a obytných budov. Tyto systémy přinášejí mnoho výhod, včetně energetické účinnosti, snížení nákladů na vytápění a zlepšení kvality vzduchu v interiéru.
Princip fungování deskového protiproudého výměníku tepla

princip-fungovani-s-ent-vymenikem 150

Hlavní funkce a výhody

• Výměna tepla – entalpický výměník umožňuje přenášet tepelnou energii z teplejšího odváděného vzduchu na chladný venkovní vzduch, čímž zvyšuje teplotu vzduchu přiváděného do budovy v zimě. To pomáhá snižovat náklady na vytápění, protože čerstvý vzduch je ohříván pasivně během výměny.

• Výměna vlhkosti – kromě tepla umožňuje entalpický výměník přenos vlhkosti. To je důležité pro udržení optimální vlhkosti v interiéru. Vlhkost odváděného vzduchu se přenáší na přiváděný vzduch, což může být užitečné v oblastech s extrémními klimatickými podmínkami.

• Omezování ztrát a znečištění – entalpický výměník také slouží k oddělení přiváděného a odváděného vzduchu, což zabraňuje přenosu znečištění, nečistot a nežádoucích pachů z venkovních prosto do budovy. Tím se zlepšuje kvalita vzduchu v interiéru.

Entalpický výměník (ERV) lze doobjednat samostatně i později. Dodatečná instalace je velmi jednoduchá a po instalaci entalpického výměníku dojde k vylepšení celé jednotky o pokročilou technologii.
Specifikace s entalpickým výměníkem VENTBOX 150 Thin verze Optimum, Premium
Hmotnost celé jednotky 21,5 kg
Energetická třída A
Účinnost přenosu tepla/Průtok 70 %/150 m³/h
74 %/105 m³/h
82 %/50 m³/h
Účinnost přenosu vlhka/Průtok 48 %/150 m³/h
53 %/105 m³/h
63 %/50 m³/h

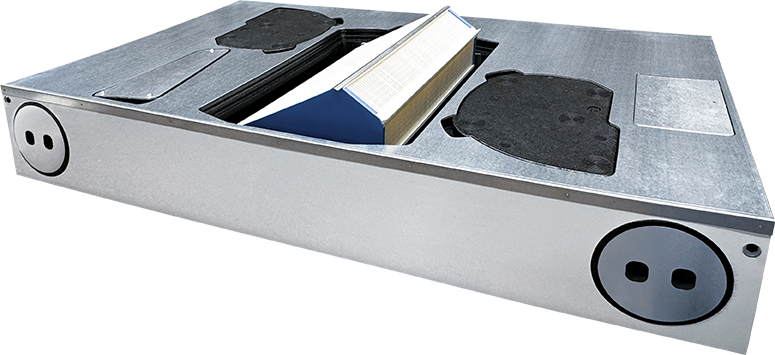

Výměník v jednotce

Objednací kód entalpického výměníku pro jednotku VENTBOX 150 Thin: P-019
Příjemné vnitřní klima, v létě i v zimě
Co se děje v létě? Jak to funguje v zimě?
Relativně vlhký vzduch se nám v létě zdá teplejší, než ve skutečnosti je, proto dochází k odvodu tepla a vlhkosti z teplého a vlhkého venkovního vzduchu dříve, než je čerstvý vzduch přiveden do domu.
V zimě dochází k cenné rekuperaci tepla, které zůstává uvnitř. Pomocí rekuperace vlhkosti je suchému venkovnímu vzduchu předáno více potřebné vlhkosti.
co-se-deje-v-lete-a-v-zime

Složení jednotky, filtry, ovládání, by-pass

Složení jednotky

rozpad-jednotky 150

Základní specifikace
1 zařízení větrací jednotky VENTBOX 150 Thin, které je z jedné strany opatřeno bílým pozinkovaným plechem (opláštění nerozebíratelně snýtováno)
2 plášť zařízení
3 připojovací hrdla vzduchovodů ∅ 125 mm
4 krytky připojovacích hrdel
5 vývod na odvod kondenzátu
6 korpus jednotky
7 obtoková klapka (by-pass) včetně servopohonu
8 deskový protiproudový výměník tepla ( HRV/ERV)
9 upevňovací lišta
10 ventilátory s úsporným EC motorem
11 elektronika řízení a napájení jednotky (2× analogové vstupy, 1× digitální vstup,
konektor pro připojení požárního čidla nebo elektrické protipožární signalizace (EPS), teplotní čidla)
12 ovládací a informační panel
13 kryt elektroniky řízení
14 vzduchové filtry
15 uzavírací krytky filtrů
16 kryt ventilátorů
17 kryt výměníku
18 kryt předehřevu
19 předehřev
20 klín pro usměrnění proudění vzduchu (při použití bočních vývodů)
 síťový napájecí kabel 230 V AC/10 A
Základní softwarové funkce
• automatická proti mrazová ochrana
• funkce by-pass (obtok výměníku)
• ovládání přes webové rozhraní
• týdenní časový režim
• komunikace Modbus RTU
• měření spotřeby energie
• nárazové větrání BOOST
Volitelná specifikace
• entalpický protiproudý výměník tepla
• plynulá manuální regulace
• čidlo CO2
• čidlo relativní vlhkosti (RH)
• čidlo na koncentraci radonu
• čidlo TVOC a HCHO (těkavé látky a formaldehydy)
• indikátor zanesení filtru na základě jeho tlakové ztráty
• indikátor zanesení filtrů na základě časového intervalu
• filtry PŘÍVOD (Optimum) F7 (ePM1 70 %)* – pylový
• filtry ODTAH (Optimum) F7 (ePM1 70 %)* – pylový
• izolační box (umístění jednotky v místě s nižší teplotou)
* údaj v (%) říká, kolik částic v dané filtrační třídě filtr „zachytí“
Vzduchové filtry
• filtr M5 přívod (pouze verze Optimum) – 204 × 127 × 29 mm, ePM10 50 %
• filtr M5 odtah (pouze verze Optimum) – 204 × 127 × 29 mm, ePM10 50 %
• filtr F7 přívod – 204 × 127 × 29 mm, ePM1 70 %
• filtr F7 odtah – 204 × 127 × 29 mm, ePM1 70 %


filtry

Ovládání
iphone 150   Řízení jednotky přes webové rozhraní
Úvodní obrazovka slouží pro přehled informací, ovládání a nastavení zařízení VENTBOX 150 Thin. V prostřední části je patrný aktuální výkon jednotky, níže se nachází informační a stavové ikony, dále pak aktuální hodnoty měřené pokojovými senzory využívané jednotkou (za předpokladu, že jsou senzory k rekuperační jednotce připojeny). Spodní část pak obsahuje tlačítka pro obsluhu a nastavení rekuperační jednotky.

  Ovládací a informační panel
VENTBOX 150 Thin lze běžně obsluhovat pomocí webového rozhraní, ale všechny základní servisní operace lze provádět i
manuálně (stiskem příslušného tlačítka) na ovládacím panelu umístěného na čelní straně zařízení:

R krátkým stiskem tlačítka provedete restart, při kterém zůstanou zachována veškerá uživatelská i servisní nastavení zařízení.ovladaci-panel 150
D stiskem tlačítka (5 s) uvedete do továrního nastavení, při kterém běží větrací jednotka trvale na snížený výkon. Současně
dojde ke ztrátě všech uživatelských nastavení včetně nastavení týdenních programů a připojení k síti, pokud bylo předtím
provedeno. Větrací jednotka přejde zpět do AP módu včetně přihlašovacího hesla nastaveného výrobcem.
F stiskem tlačítka (2 s) nastavíte nový interval pro výměnu filtrů. Používá se pouze při výměnách filtrů!

Informační LED
• zelená – napájení – bliká – připojeno k napájení (režim Standby), svítí – zařízení v provozu
• modrá – filtry – svítí, popř. bliká požadavek na výměnu filtrů
• červená – chyba – nutné zkontrolovat „Chybová hlášení“





ipad 150


Režim by-pass
Jednou z klíčových součástí centrálních rekuperačních jednotek VENTBOX je režim by-pass. Tento režim je umožněn pomocí by-passové klapky, která je opatřena servopohonem. V případě manuální nebo automatické aktivace a na základě definovaných teplot ve webovém rozhraní, umožňuje by-passová klapka obtok tepleného výměníku. Odtahovaný vzduchu z interiéru, je klapkou by-passu odkláněn tak, aby neprocházel přes výměník tepla, ale byl přímo odváděn ven z objektu a nepředával tepelnou energii venkovnímu vzduchu přiváděného do jednotky.

Režim by-pass je běžně využíván během letního provozu, především v nočních hodinách, kdy je venkovní vzduch přirozeně chladnější. Díky tomu je možné efektivně snížit teplotu vnitřních prostor bez potřeby aktivního chlazení. By-pass tak poskytuje účinný způsob, jak zajistit optimální tepelný komfort v interiéru během teplých letních měsíců.
Popis režimu by-pass
1. Princip režimu by-pass
– Při aktivním režimu je teplý vzduch z interiéru odveden přímo ven bez výměny tepla.
– Výměník tepla je tímto režimem za pomoci by-passové klapky vyřazen z funkce, čímž se zabraňuje nežádoucímu ohřevu přiváděného čerstvého vzduchu.
– Do interiéru je vháněn čerstvý chladný vzduch.

2. Podmínky aktivace
– By-pass je aktivován automaticky, pokud teplota v interiéru vystoupá nad požadovanou hodnotu nastavenou ve webovém rozhraní.
– Po dosažení požadované teploty v interiéru se režim by-pass deaktivuje a jednotka se přepne zpět na standardní rekuperační režim.
– Ve webovém rozhraní lze definovat i nejnižší možnou teplotu přiváděného vzduchu do interiéru.

3. Ochrana a filtrace
– Pro správnou funkci a ochranu systému je by-passová klapka doplněna by-passovým filtrem. Tento filtr chrání výměník tepla a motor před prachem a nečistotami, které mohou být obsaženy ve vzduchu odkloněném z interiéru, kdy nedochází proudění vzduchu přes standardní odtahový filtr.
– By-passový filtr je nezbytný k zajištění dlouhodobé spolehlivosti a efektivity rekuperační jednotky.
Výhody by-passové klapky
• energetická úspora – snižuje potřebu aktivního chlazení interiéru v létě
• zvýšení komfortu – umožňuje využití přirozeně chladnějšího venkovního vzduchu pro zlepšení vnitřního klimatu
Uživatelské funkce, které můžete ovládat
• vypnutí větrání – Standby režim (jednotka není odpojena od napájení)
• přepínání mezi automatickým a manuálním režimem (A/M)
• jednorázové snížení výkonu větrání při opuštění objektu (dovolená)
• krátkodobé zvýšení intenzity větrání (BOOST režim)
•  přepínání klapky by-passu (pouze v letním období)
• uživatelské nastavení zařízení

iPhone-by-pass-150













Větrací výkony

vetraci-vykon-tabulka 150

VENTBOX 150 Optimum – Disponibilní větrací výkon



vetraci-vykon-graf 150

Akustické parametry
Hluk vyzařovaný z jednotky do okolí dle ČSN EN ISO 9614-2
hluk-z-jednotky-do-okoli 150

Hluk vyzařovaný do potrubí dle ČSN EN ISO 5136 – na výtlaku do potrubí
hluk-na-vytlaku-do-potrubi 150

Hluk vyzařovaný z jednotky do potrubí (dle ČSN EN ISO 5136) – na sání do potrubí
hluk-na-sani-do-potrubi 150

Požadavky na ostatní profese a montáž


Požadavky na elektro
Povinná příprava
Kabel CYKY 3×2,5 s jističem 16 A char. B od rozvaděče k rekuperační jednotce
• Ukončit zásuvkou 230 V AC/50 Hz nejdále 1 m od napájecí zásuvky rekuperační jednotky (napájecí zásuvka rekuperační jednotky se nachází mezi hrdly směřujícími do interiéru).
• Označení jističe štítkem „Rekuperace“.
• Neblokovat – HDO!

Volitelná příprava
Kabel UTP od domácího Wi-fi routeru k rekuperační jednotce
• Ukončit zásuvkou RJ 45 v místě umístění rekuperační jednotky. Slouží pouze v případě slabého Wi-fi signálu, pro možné připojení Wi-fi routeru a pro zesílení Wi-fi signálu (neslouží tedy pro fyzické připojení rekuperační jednotky).

Tlačítka intenzivního odtahu WC, Koupelna, Kuchyň
• Přivést kabel UTP nebo J-Y(ST)Y 2×2×0,8 do všech místností s požadavkem na odsávání (WC, koupelna, kuchyň a další volitelné prostory).
• Všechny vodiče od tlačítek intenzivního odtahu spojit paralelně a přivést k rekuperační jednotce.
Elektrické připojení
Elektrická síťová přípojka zařízení VENTBOX 150 Thin je provedená pomocí síťového napájecího kabelu o délce 1,5 metru. Veškeré konektorové přípojky se nacházejí na Panelu řízení, který je umístěn mezi interiérovými hrdly. Zde je také umístěn hlavní vypínač jednotky.

1 hlavní vypínač napájení jednotky se zásuvkou pro připojení síťového kabelu 230 V a pojistkou FST 5×20 10 A/~ 250 V
2 Modbus – připojení čidel RH, CO2, TVOC, Radon
3 P. R. T. analogový vstup pro připojení externího regulátoru
4 AI2 analogový vstup
5 DI1 digitální vstup pro tlačítka intenzivního odtahu (koupelna, kuchyň, WC)
6 anténa sloužící k bezdrátové komunikaci (připojení k Wi-fi síti)


Elektrické připojení


Požadavky na vodoinstalaci
Povinná příprava
Odpadní potrubí HT – DN 32 mm

• Osadit suchým sifonem a ukončit jej blízkosti vyústění odtoku kondenzátu z rekuperační jednotky (odtok kondenzátu se nachází vždy mezi hrdly rekuperační jednotky které směřují do exteriéru).
• Provést s ohledem na potřebný „revizní otvor“ a možnost odpojit rekuperační jednotku od odpadu.
• Je nutné zajistit výsledný volný odtok s ohledem na celkový spád odpadního systému (min. 3 %).

Svislá montáž na stěně
• Odpad ukončit minimálně 20 cm pod spodní hranou rekuperační jednotky.

Vodorovná montáž na stropě nebo podlaze
• Odpad ukončit minimálně 5 cm od spodní hrany rekuperační jednotky.
Požadavky na stavbu
Povinná příprava
Vzduchovody ∅ 125 mm

• Přivést vzduchovody dle zvolené konfigurace rek. jednotky (pravá/levá varianta) a tomu odpovídající rozmístění přípojných hrdel vzduchu (čelní/boční vývod). S ohledem na celkové umístění rekuperační jednotky v budově (nástěnná/podstropní/podlahová montáž). Revizní otvor (min. 1 580 × 880 mm).
• Zajistit dostatečný manipulační prostor pro montáž a servis s ohledem na umístění rekuperační jednotky.
• Min. potřebná montážní hloubka rekuperační jednotky je 220 mm!

Kotevní otvory
• S ohledem na zvolenou variantu montáže a hmotnost.

Vodorovná montáž
• Montáž podstropní (např. do podhledu) – vždy levá varianta rekuperační jednotky!
• Montáž podlahová (např. půda) – vždy pravá varianta rekuperační jednotky!

Svislá montáž
• Montáž na stěnu – montáž pravé i levé varianty rekuperační jednotky

Montáž

Montáž na podlahu
montaz-na-podlahu 150
1 zásuvka 230 V AC/50 Hz, případně RJ 45
2 umístění kotevních závěsů podlahové montáže
– kotevní otvory 4× ∅ 10,5 mm, montážní rozteč 1 215 × 642 mm
3 volitelné boční přípojky
4 revizní otvor 1 580 × 880 mm
5 suchý sifon (doporučený HL 138 DN 32)
Pozor! Možná pouze pravá varianta jednotky



Montáž na strop

montaz-pod-strop 150

1 zásuvka 230 V AC/50 Hz, případně RJ 45
2 umístění kotevních závěsů podstropní montáže
– kotevní otvory 4× ∅ 10,5 mm,
– montážní rozteč 1 215 × 642 mm
3 volitelné boční přípojky
4 revizní otvor 1 580 × 880 mm
5 suchý sifon (doporučený HL 138 DN 32)
Pozor! Možná pouze levá varianta jednotky.
Jednotku vždy umístit na rovný povrch, zajistit její správnou orientaci a celkový spád!
Montáž na stěnu – levá varianta Montáž na stěnu – pravá varianta

montaz-na-stenu-leva 150

montaz-na-stenu-prava 150
1 zásuvka 230 V AC/50 Hz, případně RJ 45
2 umístění kotevních závěsů nástěnné montáže
– kotevní otvory 4× ∅ 10,5 mm,
– montážní rozteč 1 298 × 536 mm
3 volitelné boční přípojky
min. revizní otvor 1 580 × 880 mm
5  suchý sifon (doporučený HL 138 DN 32)

legenda 150

Objednávkový kód

Příklad objednacího kódu: VB1-0150-TC-OHR

Typ rekuperační jednotky
Generace

Výkon

Design
Typ rekuperace

Výbava
Typ výměníku tepla
Strana připojení
V B
1
-
0150
-
T
C
-
O
H
R
VB VENTBOX



Thin
C - Centrální

O - Optimum
P- Premium
H - standardní
E - entalp
R - pravá
L-levá

Свяжитесь с нами

Для получения более подробной информации свяжитесь с нами

Отправляя формуляр, вы соглашаетесь на обработку персональных данных.
