VENTBOX 300

Byty a rodinné domy do 200 m²

Centrální rekuperace VENTBOX 300 je navržená s důrazem na moderní technologie včetně uživatelsky přívětivého řešení pro udržení čerstvého a zdravého vzduchu ve vašem domě. Jednotka dosahuje ideálních parametrů a je vhodná pro poskytnutí optimálního výkonu a komfortu v rodinných domech do 200 m². Jednotka je vybavena pokročilým systémem čištění vzduchu, který efektivně odstraňuje alergeny a pyl ze vzduchu. A zajišťuje účinný odtah odpadního vzduchu s možností odvlhčení vzduchu od vodních par. Jednotka má nízkou energetickou spotřebu. Zároveň redukuje nadměrnou přítomnost CO₂ v prostoru.

Verze Optimum
Je inovativní a výkonná rekuperační jednotka navržená pro optimální dosažení maximálního výkonu při zajištění ekonomické účinnosti. Tato jednotka je vybavena veškerým nezbytným technickým vybavením, které zaručuje efektivní fungování a optimalizaci všech výkonových parametrů.
Verze Premium
Jedná se o sofistikovanější verzi jednotky, která je vybavena unikátními EC motory s funkcí konstantního průtoku, které kompenzují tlakové ztráty (např. při zanesení vzduchových filtrů). Pomocí těchto prémiových EC motorů jednotka může pracovat efektivněji a ekonomičtěji, což má pozitivní vliv na celkovou dynamiku a také hospodárnost při využití rekuperačního systému. Jednotka verze Premium umí automaticky kompenzovat změnu tlakové ztráty v systému např. při postupném zanášení vzduchových filtrů. Zároveň zajišťuje rovnotlaké větrání a vysokou účinností zpětného zisku tepla. Jednotka Premium je vybavena čelním designovým krytem.

Технические характеристики Спрос

Эффективное удаление отработанного воздуха
Свежий воздух без аллергенов и пыльцы
Возможность интенсивной вытяжки
Дом без радона

Doporučená výměra	do 200 m²
Energetická třída	A+
Možnost instalace/Varianta provedení	nastěnná a podlahová/levá, pravá
Rozměry (v × š × h)	750 × 790 × 625 mm
Hmotnost [kg]	30,2 kg verze Optimum; 32,5 kg verze Premium
Napětí	230 V AC/50 Hz
Elektrický proud bez předehřevu [A]	0,7 A
Elektrický proud včetně předehřevu [A]	4,6 A
Max. příkon jednotky bez předehřevu [W]	150 W
Max. příkon předehřevu [W]	800 W
Krytí IP	30
Průtok vzduchu [m³/h]	60–300 m³/h
Max. průtok vzduchu v režimu BOOST [m³/h]	300 m³/h
Referenční průtok vzduchu [m³/h]	210 m³/h
Dispoziční tlak [Pa]	50–400 Pa
Akustický výkon L_WA [m³/h/Pa/dB]	210 m³/h/50 Pa/42,9 dB
Účinnost přenosu tepla / Průtok vzduchu	86 %/300 m³/h; 88 %/210 m³/h; 93 %/60 m³/h
El. příkon (bez předehřevu) (W/m³/h) při externím tlaku 50 Pa	88 W/300 m³/h; 31 W/210 m³/h; 16 W/60 m³/h
∅ připojovacích hrdel [mm]	180 mm
Typ potrubí pro odvod kondenzátu	HT DN 32 mm
SPI specifická (měrná) spotřeba el. energie W/m³/h	0,20 W/při referenční průtoku a disp. tlaku 50 Pa
Max. počet všech čidel (CO₂/RH/RADON…)	9
Konektor pro připojení požárního čidla nebo připojení do EPS	Ano
Automatická protimrazová ochrana	Ano
Funkce by-pass (obtok výměníku)	Ano
Nárazové větrání	Ano
Týdenní časový režim	Ano
Měření spotřeby energie	Ano
Komunikace Modbus TCP/IP	Ano
Komunikace Modbus RTU	Ano
Anologový vstup	2
Digitální vstup	1
Motory s funkcí konstantního průtoku	verze Premium
Předfiltr hrubých nečistot	Ano
Indikátor zanesení filtrů na základě časového intervalu	Ano
Indikátor zanesení filtru na základě jeho tlakové ztráty	verze Premium
Filtry přívod a odtah (% záchytu částic v dané filtrační třídě) verze Optimum	M5 ePM10 55 % (F7 pyl/pach volitelně)
Filtry přívod a odtah (% záchytu částic v dané filtrační třídě) verze Premium	F7 ePM1 70 % (F7 pach volitelně)

Deskový entalpický protiproudý výměník tepla (ERV)

Entalpický protiproudý výměník tepla je volitelnou součástí rekuperačního systému, který kromě zpětného získávání tepla umožňuje i zpětný zisk vlhkosti čímž podporuje udržování optimální vlhkosti vnitřního vzduchu a tím i zlepšení uživatelského komfortu bytů a obytných budov. Tyto systémy přinášejí mnoho výhod, včetně energetické účinnosti, snížení nákladů na vytápění a zlepšení kvality vzduchu v interiéru.

Princip fungování deskového protiproudého výměník tepla

Hlavní funkce a výhody

• Výměna tepla – entalpický výměník umožňuje přenášet tepelnou energii z teplejšího odváděného vzduchu na chladný venkovní vzduch, čímž zvyšuje teplotu vzduchu přiváděného do budovy v zimě. To pomáhá snižovat náklady na vytápění, protože čerstvý vzduch je ohříván pasivně během výměny.

• Výměna vlhkosti – kromě tepla umožňuje entalpický výměník přenos vlhkosti. To je důležité pro udržení optimální vlhkosti v interiéru. Vlhkost odváděného vzduchu se přenáší na přiváděný vzduch, což může být užitečné v oblastech s extrémními klimatickými podmínkami.

• Omezování ztrát a znečištění – entalpický výměník také slouží k oddělení přiváděného a odváděného vzduchu, což zabraňuje přenosu znečištění, nečistot a nežádoucích pachů z venkovních prosto do budovy. Tím se zlepšuje kvalita vzduchu v interiéru.

Specifikace s entalpickým výměníkem VENTBOX 300 verze Optimum, Premium
Hmotnost celé jednotky	33,7 kg verze Optimum 36,0 kg verze Premium
Energetická třída	A
Účinnost přenosu tepla/Průtok	76 %/300 m³/h 80 %/210 m³/h 90 %/60 m³/h
Účinnost přenosu vlhka/Průtok	54 %/300 m³/h 58 %/210 m³/h 75 %/60 m³/h

Entalpický výměník lze doobjednat samostatně i později. Dodatečná instakace je velmi jednoduchá a po instalaci entalpického výměníku dojde k vylepšení celé jednotky o pokročilou technologii.
Objednací kód entalpického výměníku pro jednotku VENTBOX 300: P-018

Příjemné vnitřní klima, v létě i v zimě
Co se děje v létě? Relativně vlhký vzduch se nám v létě zdá teplejší, než ve skutečnosti je, proto dochází k odvodu tepla a vlhkosti z teplého a vlhkého venkovního vzduchu dříve, než je čerstvý vzduch přiveden do domu.	Jak to funguje v zimě? V zimě dochází k cenné rekuperaci tepla, které zůstává uvnitř. Pomocí rekuperace vlhkosti je suchému venkovnímu vzduchu předáno více potřebné vlhkosti.

Složení jednotky, filtry, ovládání, by-pass

Složení jednotky

indikátor zanesení filtrů na základě časového intervalu
vývod na odvod kondenzátu na spodní straně jednotky s připojovacím závitem 5/4"
suchý sifon WHB1 – DN 32 mm
samostatné teplotní čidlo pro monitorování funkce předehřevu
teplotní čidla pro monitorování teploty vzduchu
na výstupech a vstupech větrací jednotky
síťový napájecí kabel 250 V AC/10 A
energetický štítek, příbalový leták, návod k montáži a instalaci

Základní specifikace

1 korpus jednotky vyrobený z odolného XPS materiálu s termoizolačními vlastnostmi a kompaktním opláštěním
• pohledové strany jsou opatřeny lakovaným Al plechem – bílá RAL 9010 verze Optimum a Premium
• zadní strana pozinkovaný plech
2 designový kryt přední stěny (verze Premium )
3 čelní dvířka zařízení vyrobená z lakovaného Al plechu bílá RAL 9010
4 boční dvířka – servisní kryty ventilátorů
5 uzavírací krytky filtrů
6 filtry pro čištění vzduchu
7 obtoková klapka (by-pass) včetně servopohonu
8 PTC článek pro předehřev vzduchu
9 deskový protiproudý výměník tepla
10 • verze Premium ventilátory s úsporným EC motorem a

konstantním průtokem
• verze Optimum – EC ventilátory
11 elektronika řízení a napájení jednotky
12 kryty ventilátorů
13 kryt výměníku
14 kryt předehřevu
15 kryt servopohonu obtokové klapky
16 kryt elektroniky řízení
17 hrdla pro připojení vzduchovodu (∅ 180 mm)
18 ovládací a informační panel s klávesnicí a LED indikací
19 přímý výparník ve spojení s venkovní jednotkou tepelného

čerpadla pouze VENTBOX 400 verze Comfort
20 externí Wi-fi anténa
21 analogové a digitální vstupy
22 závěsná kotevní lišta

Základní softwarové funkce

• automatická proti mrazová ochrana

• zobrazení aktuálního výkonu předehřevu

• automatická funkce by-pass (obtok výměníku)

• možnost manuálního ovládání by-passu (v letním režimu)

• možnost manuálního odmražení výměníku (v zimním režimu)

• možnost připojení požárního čidla nebo elektrické protipožární signalizace (EPS)

• ovládání přes webové rozhraní v lokální síti

• týdenní časový režim

• komunikace s čidly Modbus RTU

• ovládání výkonu větrání rovněž v rozhraní aplikace

• funkce opuštění objektu/dovolená

• komunikace Modbus s nadřazeným systémem (např. LOXONE)

• orientační informace o aktuální spotřebě elektrické energie

• nárazové větrání BOOST

• možnost uživatelského nastavení připojených čidel (CO₂, relativní vlhkost, souhrnné koncentrace těkavých látek)

• jazykové mutace CZ, AJ, NJ, FR

Volitelná specifikace

• entalpický výměník

• plynulá manuální regulace P.R.T. s ovladačem na zdi

• čidlo koncentrace CO₂

• čidlo relativní vlhkosti (RH)

• čidlo detekce/výskytu radonu

• kombinované čidlo TVOC a HCHO (těkavé látky a formaldehydy)

• filtry PŘÍVOD (Optimum) F7 (ePM1 70 %)*

• filtry ODTAH (Optimum) F7 (ePM1 70 %)*

• filtry by-passu pro verzi Optimum F7 (ePM1 70 %)*

• uhlíkové pachové filtry PŘÍVOD F7 (ePM1 70 %)*

• izolační box (nutné použít v případě provozu jednotky v prostoru, kde okolní teplota dosahuje max. 5 °C)

• distanční stojánky pro podlahovou montáž

_{* údaj v (%) říká, kolik částic v dané filtrační třídě filtr „zachytí“}

Vzduchové filtry

• filtr M5 přívod (pouze verze Optimum) – 513 × 94 × 39 mm, ePM10 55 %

• filtr M5 odtah (pouze verze Optimum) –

513 × 194 × 39 mm, ePM10 55 %
• filtr by-pass M5 (pouze verze Optimum) – 535 × 74 × 39 mm, ePM10 55 %
• filtr F7 přívod – 513 × 194 × 39 mm, ePM1 70 %
• filtr F7 odtah – 513 × 194 × 39 mm, ePM1 70 %
• filtr by-pass F7 – 535 × 74 × 39 mm, ePM1 70 %

Předfiltry

• předfiltr G2 – standard pro všechny verze – 276 × 154 × 28 mm, pozinkovaný omyvatelný

• uhlíkový filtr F7/AC přívod – 513 × 194 × 39 mm, ePM1 70 %

• předfiltr M5 (pouze při použití uhlíkového filtru F7) – 276 × 154 × 38 mm, ePM10 55%

• filtr do filtrboxu G2 (pouze při použití externího filtrboxu)
208 × 208 × 28 mm, pozinkovaný omyvatelný

Ovládání

Řízení jednotky přes webové rozhraní

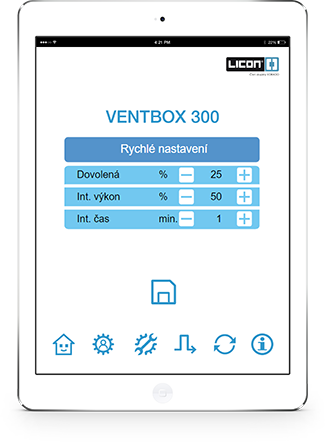

Úvodní obrazovka slouží pro přehled informací, ovládání a nastavení zařízení VENTBOX 300. V prostřední části je patrný aktuální výkon jednotky, níže se nachází informační a stavové ikony, dále pak aktuální hodnoty měřené pokojovými senzory využívané jednotkou (za předpokladu, že jsou senzory k rekuperační jednotce připojeny). Spodní část pak obsahuje tlačítka pro obsluhu a nastavení rekuperační jednotky.

Ovládací a informační panel

Jednotku VENTBOX lze běžně obsluhovat pomocí webového rozhraní, ale všechny základní servisní operace lze provádět i manuálně (stiskem příslušného tlačítka) na ovládacím panelu umístěného na čelní straně zařízení:

R krátkým stiskem tlačítka provedete restart, při kterém zůstanou zachována veškerá uživatelská i servisní nastavení zařízení.
D stiskem tlačítka (5 s) uvedete do továrního nastavení, při kterém běží větrací jednotka trvale na snížený výkon.
Současně dojde ke ztrátě všech uživatelských nastavení včetně nastavení týdenních programů a připojení k síti, přičemž
nastavení typu výměníku (ERV / HRV) a korekce ventilátorů zůstavají zachovány. Větrací jednotka přejde zpět do AP m

ódu
včetně přihlašovacího hesla nastaveného výrobcem.
F stiskem tlačítka (2 s) nastavíte nový interval pro výměnu filtrů. Používá se pouze při výměnách filtrů!

Informační LED
• zelená – napájení – bliká – připojeno k napájení (režim Standby), svítí – zařízení v provozu
• modrá – filtry – svítí, popř. bliká požadavek na výměnu filtrů
• červená – chyba – nutné zkontrolovat „Chybová hlášení“

Režim by-pass

Jednou z klíčových součástí centrálních rekuperačních jednotek VENTBOX je režim by-pass. Tento režim je umožněn pomocí by-passové klapky, která je opatřena servopohonem. V případě manuální nebo automatické aktivace a na základě definovaných teplot ve webovém rozhraní, umožňuje by-passová klapka obtok tepleného výměníku. Odtahovaný vzduchu z interiéru, je klapkou by-passu odkláněn tak, aby neprocházel přes výměník tepla, ale byl přímo odváděn ven z objektu a nepředával tepelnou energii venkovnímu vzduchu přiváděného do jednotky.

Režim by-pass je běžně využíván během letního provozu, především v nočních hodinách, kdy je venkovní vzduch přirozeně chladnější. Díky tomu je možné efektivně snížit teplotu vnitřních prostor bez potřeby aktivního chlazení. By-pass tak poskytuje účinný způsob, jak zajistit optimální tepelný komfort v interiéru během teplých letních měsíců.

Popis režimu by-pass

1. Princip režimu by-pass
– Při aktivním režimu je teplý vzduch z interiéru odveden přímo ven bez výměny tepla.
– Výměník tepla je tímto režimem za pomoci by-passové klapky vyřazen z funkce, čímž se zabraňuje nežádoucímu ohřevu přiváděného čerstvého vzduchu.
– Do interiéru je vháněn čerstvý chladný vzduch.

2. Podmínky aktivace

– By-pass je aktivován automaticky, pokud teplota v interiéru vystoupá nad požadovanou hodnotu nastavenou ve webovém rozhraní.

– Po dosažení požadované teploty v interiéru se režim by-pass deaktivuje a jednotka se přepne zpět na standardní rekuperační režim.

– Ve webovém rozhraní lze definovat i nejnižší možnou teplotu přiváděného vzduchu do interiéru.

3. Ochrana a Filtrace

– Pro správnou funkci a ochranu systému je by-passová klapka doplněna by-passovým filtrem. Tento filtr chrání výměník tepla a motor před prachem a nečistotami, které mohou být obsaženy ve vzduchu odkloněném z interiéru, kdy nedochází proudění vzduchu přes standardní odtahový filtr.

– By-passový filtr je nezbytný k zajištění dlouhodobé spolehlivosti a efektivity rekuperační jednotky.

Výhody by-passové klapky

• energetická úspora – snižuje potřebu aktivního chlazení interiéru v létě

• zvýšení komfortu – umožňuje využití přirozeně chladnějšího venkovního vzduchu pro zlepšení vnitřního klimatu

Uživatelské funkce, které můžete ovládat

• vypnutí větrání – Standby režim (jednotka není odpojena od napájení)
• přepínání mezi automatickým a manuálním režimem (A/M)
• jednorázové snížení výkonu větrání při opuštění objektu (dovolená)
• krátkodobé zvýšení intenzity větrání (BOOST režim)
• manuální přepínání klapky by-passu (pouze v letním období)
• uživatelské nastavení zařízení

Požadavky na ostatní profese a montáž


Požadavky na elektro Povinná příprava Kabel CYKY 3×2,5 s jističem 16 A char. B od rozvaděče k rekuperační jednotce • Ukončit zásuvkou 230 V AC/50 Hz nejdále 1 m od napájecí zásuvky rekuperační jednotky (napájecí zásuvka se nachází na horní straně, u předního okraje rekuperační jednotky mezi připojovacími hrdly vzduchovodů). • Označení jističe štítkem „Rekuperace“. • Neblokovat – HDO!	Volitelná příprava Kabel UTP od domácího Wi-fi routeru k rekuperační jednotce • Ukončit zásuvkou RJ45 v místě umístění rekuperační jednotky. Slouží pouze v případě slabého Wi-fi signálu, pro možné připojení Wi-fi routeru a pro zesílení Wi-fi signálu (neslouží tedy pro fyzické připojení rekuperační jednotky). Tlačítka intenzivního odtahu „WC, Koupelna, Kuchyň“ • Přivést kabel UTP nebo J-Y(ST)Y 2×2×0,8 do všech místností s požadavkem na odsávání (WC, koupelna, kuchyň a další volitelné prostory). • Všechny vodiče od tlačítek intenzivního odtahu spojit paralelně a přivést k rekuperační jednotce. • Ukončit volným kabelem s rezervou min. 2 m, nejdále 0,5 m od svorkovnice periferií rekuperační jednotky a označit „Tlačítko WC, Koupelna, Kuchyň“, atd. • V místnostech osadit tlačítko s návratem do původní polohy. Senzory CO₂, HYG a ovládací panel plynulé regulace LICON (P.R.T.) • Přivést kabel UTP nebo J-Y(ST)Y 2×2×0,8 pro senzory a P.R.T. do požadovaných místností, vodiče musí být zapojeny do série dle požadavků technického provedení sběrnice RS485 – senzory komunikují pomocí Modbus RTU! • Kabel ukončit s rezervou min. 2 m, nejdále 0,5 m od svorkovnice periferií rekuperační jednotky (svorkovnice periferií se nacházejí vždy na horní straně u předního okraje rekuperační jednotky mezi připojovacími hrdly vzduchovodů).
Doporučení
• Senzor CO₂ do ložnic nebo obývacích pokojů je vhodné umístit ve výšce vypínačů. • Senzor vlhkosti do koupelen je vhodné je umístit na stěně 10 cm pod stropem. • Na průběžných kabelech, které spojují v sérii jednotlivé senzory, nechat vždy rezervu min. 0,3 m. Detektor kouře a ovládání přetlaku přívodního vzduchu • Přivést kabely UTP nebo J-Y(ST)Y 2×2×0,8 do požadované místnosti s požadavkem na přetlak vzduchu nebo detekci kouře (prostor s krbem, kotelna a podobně).	• Kabely ukončit s rezervou min. 2 m, nejdále 0,5 m od svorkovnice rekuperační jednotky (svorkovnice se nacházejí na horní straně u předního okraje rekuperační jednotky mezi připojovacími hrdly) a označit „detektor(y) kouře, přetlak vzduchu“. • Při instalaci detektorů kouře postupujte výhradně dle doporučení výrobce detektoru. • Při volbě ovládání přetlaku vzduchu tlačítkem musí být osazenu tlačítko s funkcí ZAP/VYP.

Elektrické připojení Elektrická síťová přípojka zařízení VENTBOX 300 je provedená pomocí síťového napájecího kabelu o délce 1,8 metru. Veškeré konektorové přípojky se nacházejí na Panelu řízení, který je umístěn na horní straně mezi hrdly vzduchovodů. Zde je také umístěn hlavní vypínač jednotky s pojistkou. 1 hlavní vypínač napájení jednotky se zásuvkou pro připojení síťového kabelu a pojistkou FST 5×20 10 A/~ 250 V 2 Modbus – připojení čidel RH, CO₂, TVOC, Radon 3 P. R. T. analogový vstup pro připojení externího regulátoru 4 AI2 analogový vstup 5 DI1 digitální vstup pro tlačítka intenzivního odtahu (koupelna, kuchyň, WC) 6 anténa sloužící k bezdrátové komunikaci (připojení k Wi-fi síti)

Požadavky na vodoinstalaci Povinná příprava Odpadní potrubí HT DN 32 mm, závit 5/4" • Přivést odpadní potrubí HT DN 32 mm, osadit jej suchým sifonem WHB1 a ukončit v blízkosti odtoku kondenzátu rekuperační jednotky (odtok kondenzátu se nachází na spodní straně rekuperační jednotky). • Je nutné zajistit volný odtok s ohledem na celkový spád odpadního systému (min. 3 %). • U verze Comfort provést dvojmontáž suchého sifonu k odvodu kondenzátu zachyceného z výparníku rekuperační jednotky a spojit jej do jednoho vedení, dále pokračovat standardně odpadním potrubím DN 32 mm.	Požadavky na stavbu Povinná příprava • Přivést vzduchovody volitelné ∅ 180 mm nebo ∅ 160 mm (při použití redukce). • Provést potřebné prostupy skrze zdi, podlahy a stropy. Zajistit dostatečný manipulační prostor dle zvolené varianty pravá/levá a dopojení (ke stropnici/pod stropnicí)!

Montáž

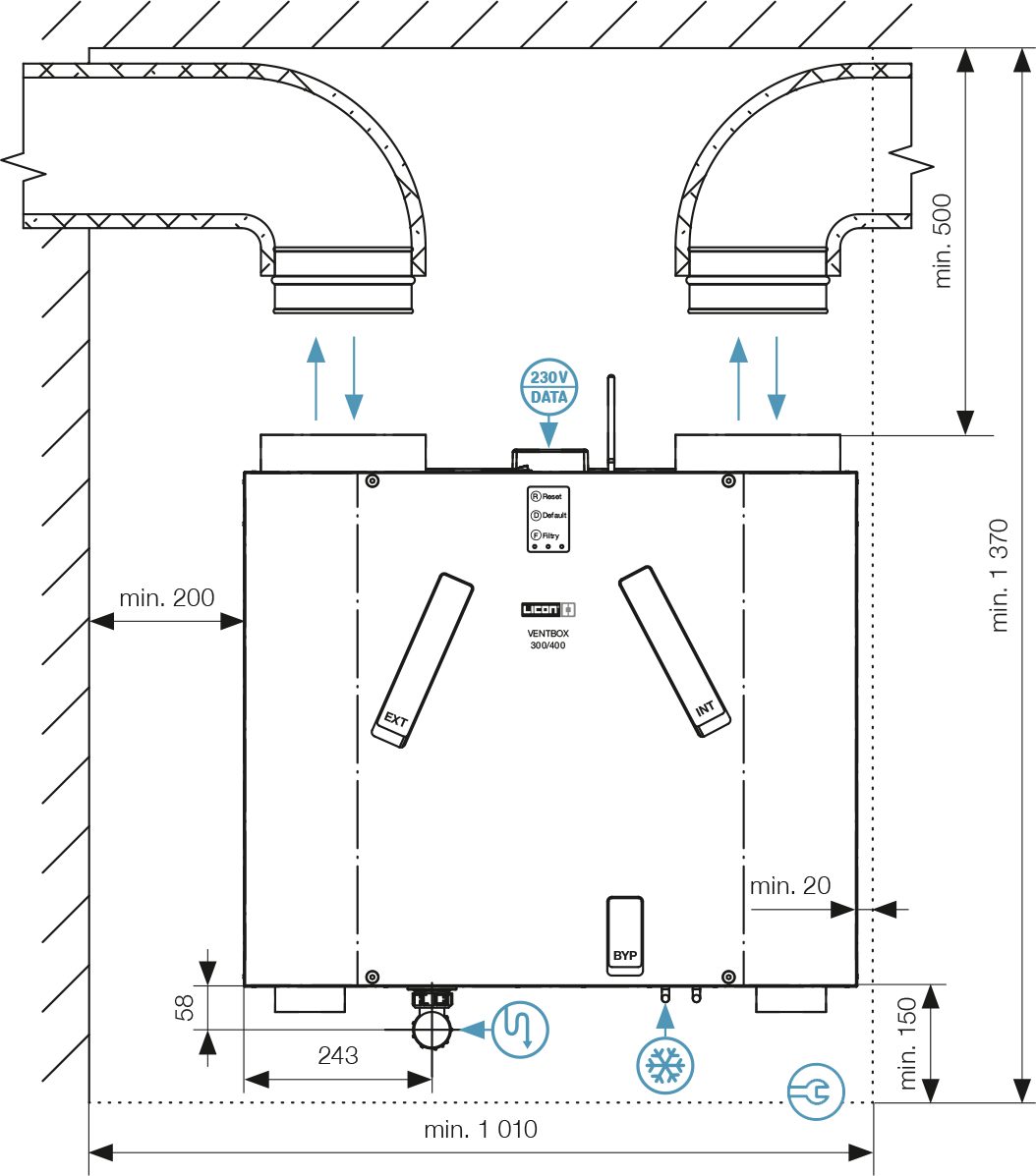

Dopojení pod stropnicí – levá varianta	Dopojení skrz stropnici – levá varianta

Připojení vzduchovodů – levá varianta pohled shora	Připojení vzduchovodů – levá varianta pohled shora

Dopojení pod stropnici – pravá varianta	Dopojení skrz stropnicí – pravá varianta

Připojení vzduchovodů – pravá varianta pohled shora
	Rozměry uvedeny v mm. Technické změny vyhrazeny.
