VENTBOX 400

Byty a rodinné domy do 300 m²

VENTBOX 400 představuje inovativní a uživatelsky příjemné řešení pro optimalizaci kvality vzduchu ve vašem domě. Tato jednotka byla navržena s důrazem na nejnovější technologie a inženýrský vývoj, aby poskytovala optimální výkon a komfort pro rodinné domy do 300 m². Mezi vlastnosti této jednotky patří pokročilý systém čištění vzduchu od alergenů a pylů, efektivní odvod odpadního vzduchu a vodních par, nízká energetická spotřeba a redukce nadměrného obsahu CO₂. Ovládání jednotky je možné prostřednictvím webového rozhraní, což přináší uživatelskou přívětivost a jednoduché nastavování parametrů.

Verze Optimum
Je inovativní a výkonná rekuperační jednotka navržená pro optimální dosažení maximálního výkonu při zajištění ekonomické účinnosti. Tato jednotka je vybavena veškerým nezbytným technickým vybavením, které zaručuje efektivní fungování a optimalizaci všech výkonových parametrů.
Verze Premium
Jedná se o sofistikovanější verzi jednotky, která je vybavena unikátními EC motory s funkcí konstantního průtoku, které kompenzují tlakové ztráty (např. při zanesení vzduchových filtrů). Pomocí těchto EC motorů jednotka může pracovat efektivněji a ekonomičtěji, což má pozitivní vliv na celkovou dynamiku a také hospodárnost při využití rekuperačního systému. Jednotka verze Premium umí automaticky kompenzovat změnu tlakové ztráty v systému např. při postupném zanášení vzduchových filtrů. Zároveň zajišťuje rovnotlaké větrání a vysokou účinností zpětného zisku tepla. Jednotka Premium je vybavena čelním designovým krytem.
Verze Comfort
Jednotka s možnou nejvyšší konfigurací je navíc vybavena přímým výparníkem na straně přívodního vzduchu, který je propojen s venkovní kompresorovou jednotkou. Tato sestava tak tvoří unikátní větrací systém s rekuperací tepla, s možností nastavení požadované cílové teploty vnitřního vzduchu včetně automatické úpravy vlhkosti obytných prostor dle aktuálních venkovních podmínek. Nastavení požadovaných parametrů lze provádět pohodlně v ovládacím menu. V zimním období umožňuje systém dohřívání přívodního vzduchu, naopak v letním období je možné přívodní vzduch dochlazovat a současně i odvlhčovat. Tyto funkce významně přispívají ke zlepšení vnitřního komfortu obytných prostor. Systém je vhodný pro nízkoenergetické a pasivní domy, ve kterých vhodně doplňuje nebo částečně nahrazuje základní topný systém – zejména v přechodném období jako je podzim nebo jaro, kdy jsou ještě nízké venkovní teploty.

Технические характеристики Спрос

Эффективное удаление отработанного воздуха
Свежий воздух без аллергенов и пыльцы
Удаление влаги
Возможность интенсивной вытяжки

Doporučená výměra	do 300 m²
Energetická třída	A+
Možnost instalace / Varianta provedení	nastěnná, podlahová/levá, pravá
Rozměry (v × š × h)	750 × 790 × 625 mm
Hmotnost [kg]	30,2 kg verze Optimum; 32,5 kg verze Premium; 34,5 kg verze Comfort
Napětí	230 V AC/50 Hz
Elektrický proud bez předehřevu [A]	1,3 A
Elektrický proud včetně předehřevu [A]	5,1 A
Max. příkon jednotky bez předehřevu [W]	260 W
Max. příkon předehřevu [W]	800 W
Krytí IP	30
Průtok vzduchu [m³/h]	80–400 m³/h
Max. průtok vzduchu v režimu BOOST [m³/h]	400 m³/h
Referenční průtok vzduchu [m³/h]	280 m³/h
Dispoziční tlak [Pa]	50–450 Pa
Akustický výkon L_WA [m³/h/Pa/dB]	280 m³/h/50 Pa/46,3 dB
Účinnost přenosu tepla / Průtok vzduchu	84 %/400 m³/h; 87 %/280 m³/h; 92 %/80 m³/h
El. příkon (bez předehřevu) (W/m³/h) při externím tlaku 50 Pa	135 W/400 m³/h; 65 W/280 m³/h; 18 W/80 m³/h
∅ připojovacích hrdel [mm]	180 mm
Typ potrubí pro odvod kondenzátu	HT DN 32 mm
SPI specifická (měrná) spotřeba el. energie W/m³/h	0,23 W/při referenční průtoku a disp. tlaku 50 Pa
Max. počet všech čidel (CO₂/RH/RADON…)	9
Konektor pro připojení požárního čidla nebo připojení do EPS	Ano
Automatická protimrazová ochrana	Ano
Funkce by-pass (obtok výměníku)	Ano
Nárazové větrání	Ano
Týdenní časový režim	Ano
Měření spotřeby energie	Ano
Komunikace Modbus TCP/IP	Ano
Komunikace Modbus RTU	Ano
Anologový vstup	2
Digitální vstup	1
Motory s funkcí konstantního průtoku	verze Premium a verze Comfort
Předfiltr hrubých nečistot	Ano
Indikátor zanesení filtrů na základě časového intervalu	Ano
Indikátor zanesení filtru na základě jeho tlakové ztráty	verze Premium a verze Comfort
Filtry přívod a odtah (% záchytu částic v dané filtrační třídě) verze Optimum	M5 ePM10 55 % (F7 pyl/pach volitelně)
Filtry přívod a odtah (% záchytu částic v dané filtrační třídě) verze Premium	F7 ePM1 70 % (F7 pach volitelně)
Filtry přívod a odtah (% záchytu částic v dané filtrační třídě) verze Comfort	F7 pyl/pach ePM1 70 % (F7 pach volitelně)

Deskový entalpický protiproudý výměník tepla (ERV)

Entalpický protiproudý výměník tepla je volitelnou součástí rekuperačního systému, který kromě zpětného získávání tepla umožňuje i zpětný zisk vlhkosti čímž podporuje udržování optimální vlhkosti vnitřního vzduchu a tím i zlepšení uživatelského komfortu bytů a obytných budov. Tyto systémy přinášejí mnoho výhod, včetně energetické účinnosti, snížení nákladů na vytápění a zlepšení kvality vzduchu v interiéru.

Princip fungování deskového protiproudého výměníku tepla

Hlavní funkce a výhody

• Výměna tepla – entalpický výměník umožňuje přenášet tepelnou energii z teplejšího odváděného vzduchu na chladný venkovní vzduch, čímž zvyšuje teplotu vzduchu přiváděného do budovy v zimě. To pomáhá snižovat náklady na vytápění, protože čerstvý vzduch je ohříván pasivně během výměny.

• Výměna vlhkosti – kromě tepla umožňuje entalpický výměník přenos vlhkosti. To je důležité pro udržení optimální vlhkosti v interiéru. Vlhkost odváděného vzduchu se přenáší na přiváděný vzduch, což může být užitečné v oblastech s extrémními klimatickými podmínkami.

• Omezování ztrát a znečištění – entalpický výměník také slouží k oddělení přiváděného a odváděného vzduchu, což zabraňuje přenosu znečištění, nečistot a nežádoucích pachů z venkovních prosto do budovy. Tím se zlepšuje kvalita vzduchu v interiéru.

Specifikace s entalpickým výměníkem VENTBOX 400 verze Optimum, Premium, Comfort
Hmotnost celé jednotky s entalpickým výměníkem	33,7 kg verze Optimum 36,0 kg verze Premium 38,0 kg verze Comfort
Energetická třída	A
Účinnost přenosu tepla/Průtok	73 % / 400 m³/h 77 % / 280 m³/h 90 % / 80 m³/h
Účinnost přenosu vlhka/Průtok	48 % / 400 m³/h 56 % / 280 m³/h 74 % / 80 m³/h

Entalpický výměník lze doobjednat samostatně i později a po velmi jednoduché instalaci, dojde k vylepšení celé jednotky o pokročilou technologii.
Objednací kód entalpického výměníku pro jednotku VENTBOX 400: P-018

Příjemné vnitřní klima, v létě i v zimě
Co se děje v létě? Relativně vlhký vzduch se nám v létě zdá teplejší, než ve skutečnosti je, proto dochází k odvodu tepla a vlhkosti z teplého a vlhkého venkovního vzduchu dříve, než je čerstvý vzduch přiveden do domu.	Jak to funguje v zimě? V zimě dochází k cenné rekuperaci tepla, které zůstává uvnitř. Pomocí rekuperace vlhkosti je suchému venkovnímu vzduchu předáno více potřebné vlhkosti.

Složení jednotky, filtry, ovládání, by-pass

Složení jednotky

indikátor zanesení filtrů na základě časového intervalu
vývod na odvod kondenzátu na spodní straně jednotky s připojovacím závitem 5/4"
suchý sifon WHB1 – DN 32 mm
samostatné teplotní čidlo pro monitorování funkce předehřevu
teplotní čidla pro monitorování teploty vzduchu
na výstupech a vstupech větrací jednotky
síťový napájecí kabel 250 V AC/10 A
energetický štítek, příbalový leták
návod k montáži a instalaci

Základní specifikace

1 korpus jednotky vyrobený z odolného XPS materiálu s termoizolačními

vlastnostmi a kompaktním opláštěním
• pohledové strany jsou opatřeny lakovaným Al plechem – bílá RAL 9010 verze

Optimum a Premium,
– šedostříbrná RAL 9006 verze Comfort
• zadní strana pozinkovaný plech
2 designový kryt přední stěny (verze Premium a Comfort)
3 čelní dvířka zařízení vyrobená z lakovaného Al plechu bílá RAL 9010
4 boční dvířka – servisní kryty ventilátorů
5 uzavírací krytky filtrů
6 filtry pro čištění vzduchu
7 obtoková klapka (by-pass) včetně servopohonu
8 PTC článek pro předehřev vzduchu
9 deskový protiproudý výměník tepla
10 • verze Premium a Comfort ventilátory s úsporným EC motorem

a konstantním průtokem
• verze Optimum – EC ventilátory
11 elektronika řízení a napájení jednotky
12 kryty ventilátorů
13 kryt výměníku
14 kryt předehřevu
15 kryt servopohonu obtokové klapky
16 kryt elektroniky řízení
17 hrdla pro připojení vzduchovodu (∅ 180 mm)
18 ovládací a informační panel s klávesnicí a LED indikací

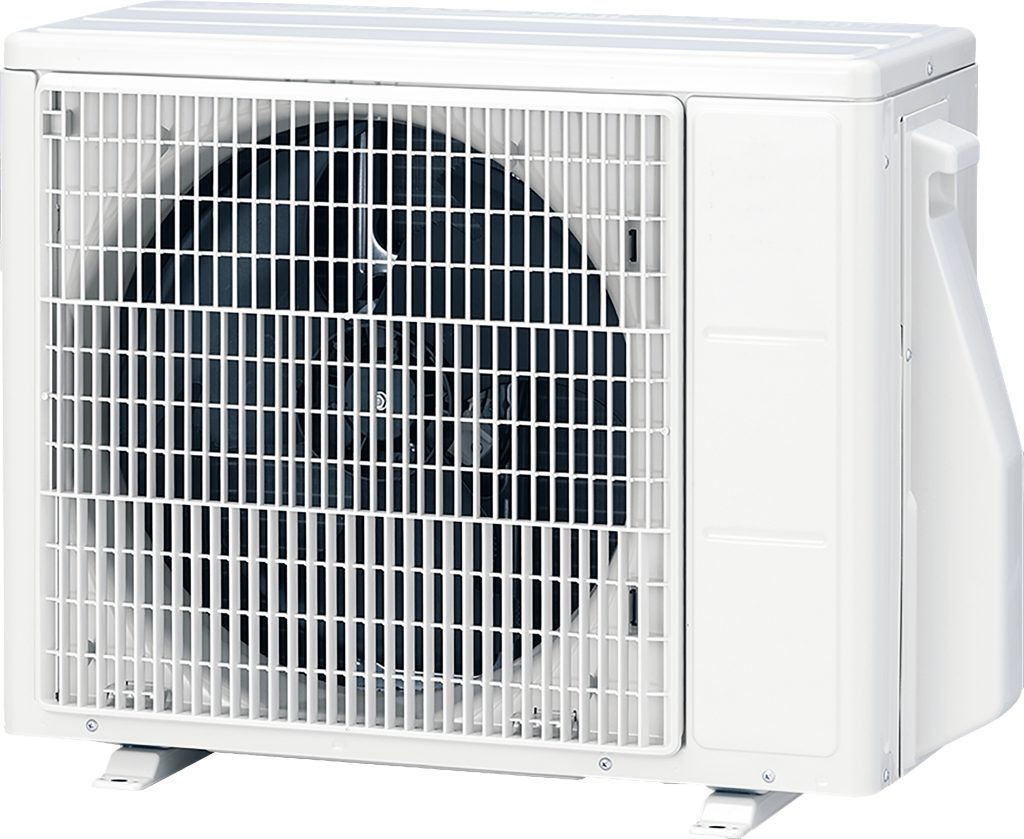

19 přímý výparník ve spojení s venkovní jednotkou
tepelného čerpadla pouze VENTBOX 400 verze Comfort
20 externí Wi-fi anténa
21 analogové a digitální vstupy
22 závěsná kotevní lišta

Základní softwarové funkce automatická proti mrazová ochrana

• zobrazení aktuálního výkonu předehřevu

• automatická funkce by-pass (obtok výměníku)

• možnost manuálního ovládání by-passu (v letním režimu)

• možnost manuálního odmražení výměníku (v zimním režimu)

• možnost připojení požárního čidla nebo elektrické protipožární signalizace (EPS)

• ovládání přes webové rozhraní v lokální síti

• týdenní časový režim

• komunikace s čidly Modbus RTU

• ovládání výkonu větrání rovněž v rozhraní aplikace

• funkce opuštění objektu/dovolená

• komunikace Modbus s nadřazeným systémem (např. LOXONE)

• orientační informace o aktuální spotřebě elektrické energie

• nárazové větrání BOOST

• možnost uživatelského nastavení připojených čidel (CO₂, relativní vlhkost, souhrnné koncentrace těkavých látek)

• jazykové mutace CZ, AJ, NJ, FR

Volitelná specifikace

• entalpický výměník

• plynulá manuální regulace P.R.T. s ovladačem na zdi

• čidlo koncentrace CO₂

• čidlo relativní vlhkosti (RH)

• čidlo detekce/výskytu radonu

• kombinované čidlo TVOC a HCHO (těkavé látky a formaldehydy)

• filtry PŘÍVOD (Optimum) F7 (ePM1 70 %)*

• filtry ODTAH (Optimum) F7 (ePM1 70 %)*

• filtry by-passu pro verzi Optimum F7 (ePM1 70 %)*

• uhlíkové pachové filtry PŘÍVOD F7 (ePM1 70 %)*

• izolační box (nutné použít v případě provozu jednotky v prostoru, kde okolní teplota dosahuje max. 5 °C)

• distanční stojánky pro podlahovou montáž

_{* údaj v (%) říká, kolik částic v dané filtrační třídě filtr „zachytí“}

Vzduchové filtry

• filtr M5 přívod (pouze verze Optimum) – 513 × 194 × 39 mm, ePM10 55 %

• filtr M5 odtah (pouze verze Optimum) – 513 × 194 × 39 mm, ePM10 55 %

• filtr by-pass M5 (pouze verze Optimum) –
535 × 74 × 39 mm, ePM10 55 %

• filtr F7 přívod – 513 × 194 × 39 mm, ePM1 70 %

• filtr F7 odtah – 513 × 194 × 39 mm, ePM1 70 %

• filtr bypass F7 – 535 × 74 × 39 mm, ePM1 70 %

Předfiltry

• Předfiltr G2
– standard pro všechny verze – 276 × 154 × 28 mm, pozinkovaný omyvatelný

• Uhlíkový filtr F7/AC přívod – 513 × 194 × 39 mm, ePM1 70 %

• Předfiltr M5
(pouze při použití uhlíkového filtru F7)
– 276 × 154 × 38 mm, ePM10 55 %

• Filtr do filtrboxu G2
(pouze při použití externího filtrboxu)
– 208 × 208 × 28 mm,pozinkovaný omyvatelný

Ovládání

Řízení jednotky přes webové rozhraní

Úvodní obrazovka slouží pro přehled informací, ovládání a nastavení zařízení VENTBOX 400. V prostřední části je patrný aktuální výkon jednotky, níže se nachází informační a stavové ikony, dále pak aktuální hodnoty měřené pokojovými senzory využívané jednotkou (za předpokladu, že jsou senzory k rekuperační jednotce připojeny). Spodní část pak obsahuje tlačítka pro obsluhu a nastavení rekuperační jednotky.

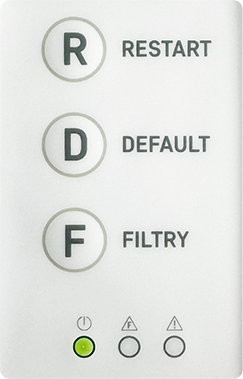

Ovládací a informační panel

Jednotku VENTBOX lze běžně obsluhovat pomocí webového rozhraní, ale všechny základní servisní operace lze provádět i manuálně
(stiskem příslušného tlačítka) na ovládacím panelu umístěného na čelní straně zařízení:

R krátkým stiskem tlačítka provedete restart, při kterém zůstanou zachována veškerá uživatelská i servisní nastavení zařízení.
D stiskem tlačítka (5 s) uvedete do továrního nastavení, při kterém běží větrací jednotka trvale na snížený výkon.
Současně dojde ke ztrátě všech uživatelských nastavení včetně nastavení týdenních programů a připojení k síti, přičemž
nastavení typu výměníku (ERV/HRV) a korekce ventilátorů zůstavají zachovány. Větrací jednotka přejde zpět do AP módu
včetně přihlašovacího hesla nastaveného výrobcem.
F stiskem tlačítka (2 s) nastavíte nový interval pro výměnu filtrů. Používá se pouze při výměnách filtrů!

Informační LED
• zelená – napájení – bliká – připojeno k napájení (režim Standby), svítí – zařízení v provozu
• modrá – filtry – svítí, popř. bliká požadavek na výměnu filtrů
• červená – chyba – nutné zkontrolovat „Chybová hlášení“

Režim by-pass

Jednou z klíčových součástí centrálních rekuperačních jednotek VENTBOX je režim by-pass. Tento režim je umožněn pomocí by-passové klapky, která je opatřena servopohonem. V případě manuální nebo automatické aktivace a na základě definovaných teplot ve webovém rozhraní, umožňuje by-passová klapka obtok tepleného výměníku. Odtahovaný vzduchu z interiéru, je klapkou by-passu odkláněn tak, aby neprocházel přes výměník tepla, ale byl přímo odváděn ven z objektu a nepředával tepelnou energii venkovnímu vzduchu přiváděného do jednotky.

Režim by-pass je běžně využíván během letního provozu, především v nočních hodinách, kdy je venkovní vzduch přirozeně chladnější. Díky tomu je možné efektivně snížit teplotu vnitřních prostor bez potřeby aktivního chlazení. By-pass tak poskytuje účinný způsob, jak zajistit optimální tepelný komfort v interiéru během teplých letních měsíců.

Popis režimu by-pass

1. Princip režimu by-pass
– Při aktivním režimu je teplý vzduch z interiéru odveden přímo ven bez výměny tepla.
– Výměník tepla je tímto režimem za pomoci by-passové klapky vyřazen z funkce, čímž se zabraňuje nežádoucímu ohřevu přiváděného čerstvého vzduchu.
– Do interiéru je vháněn čerstvý chladný vzduch.

2. Podmínky aktivace

– By-pass je aktivován automaticky, pokud teplota v interiéru vystoupá nad požadovanou hodnotu nastavenou ve webovém rozhraní.

– Po dosažení požadované teploty v interiéru se režim by-pass deaktivuje a jednotka se přepne zpět na standardní rekuperační režim.

– Ve webovém rozhraní lze definovat i nejnižší možnou teplotu přiváděného vzduchu do interiéru.

3. Ochrana a filtrace

– Pro správnou funkci a ochranu systému je by-passová klapka doplněna by-passovým filtrem. Tento filtr chrání výměník tepla a motor před prachem a nečistotami, které mohou být obsaženy ve vzduchu odkloněném z interiéru, kdy nedochází proudění vzduchu přes standardní odtahový filtr.

– By-passový filtr je nezbytný k zajištění dlouhodobé spolehlivosti a efektivity rekuperační jednotky.

Výhody by-passové klapky

• energetická úspora – snižuje potřebu aktivního chlazení interiéru v létě
• zvýšení komfortu – umožňuje využití přirozeně chladnějšího venkovního vzduchu pro zlepšení vnitřního klimatu

Uživatelské funkce, které můžete ovládat

• vypnutí větrání – Standby režim (jednotka není odpojena od napájení)
• přepínání mezi automatickým a manuálním režimem (A/M)
• jednorázové snížení výkonu větrání při opuštění objektu (dovolená)
• krátkodobé zvýšení intenzity větrání (BOOST režim)
• manuální přepínání klapky by-passu (pouze v letním období)

• uživatelské nastavení zařízení

Požadavky na ostatní profese a montáž


Požadavky na elektro Povinná příprava Kabel CYKY 3×2,5 s jističem 16 A char.B od rozvaděče k rekuperační jednotce • Ukončit zásuvkou 230 V AC/50 Hz nejdále 1 m od napájecí zásuvky rekuperační jednotky (napájecí zásuvka se nachází na horní straně, u předního okraje rekuperační jednotky mezi připojovacími hrdly vzduchovodů). • Označení jističe štítkem „Rekuperace“. • Neblokovat – HDO! U verze Comfort je navíc povinná příprava Kabel CYKY 3×2,5 s jističem 16 A char. B od rozvaděče k venkovní jednotce tepelného čerpadla • Ukončit volným kabelem s rezervou min. 1,5 m, v bezprostředním místě montáže venkovní jednotky tepelného čerpadla a kabel označit štítkem „TČ-Rekuperace“. • Označení jističe štítkem „TČ-Rekuperace“. Kabel CYKY 5×1,5 od rekuperační jednotky k venkovní jednotce tepelného čerpadla • Ukončit volným kabelem s rezervou min. 1,5 m, v bezprostředním místě montáže venkovní jednotky tepelného čerpadla a kabel označit štítkem „TČ-Komunikace“. • Kabely ukončit s rezervou min. 2 m, nejdále 0,5 m od svorkovnice periferií rekuperační jednotky (svorkovnice periferií se nacházejí vždy na horní straně u předního okraje rekuperační jednotky mezi připojovacími hrdly vzduchovodů) a označit „TČ-Komunikace“.	Volitelná příprava Kabel UTP od domácího Wi-fi routeru k rekuperační jednotce • Ukončit zásuvkou RJ45 v místě umístění rekuperační jednotky. Slouží pouze v případě slabého Wi-fi signálu, pro možné připojení Wi-fi routeru a pro zesílení Wi-fi signálu (neslouží tedy pro fyzické připojení rekuperační jednotky). Tlačítka intenzivního odtahu „WC, Koupelna, Kuchyň“ • Přivést kabel UTP nebo J-Y(ST)Y 2×2×0,8 do všech místností s požadavkem na odsávání (WC, koupelna, kuchyň a další volitelné prostory). • Všechny vodiče od tlačítek intenzivního odtahu spojit paralelně a přivést k rekuperační jednotce. • Ukončit volným kabelem s rezervou min. 2 m, nejdále 0,5 m od svorkovnice periferií rekuperační jednotky a označit „Tlačítko WC, Koupelna, Kuchyň“, atd. • V místnostech osadit tlačítko s návratem do původní polohy. Senzory CO₂, HYG a ovládací panel plynulé regulace LICON (P.R.T.) • Přivést kabel UTP nebo J-Y(ST)Y 2×2×0,8 pro senzory a P.R.T. do požadovaných místností, vodiče musí být zapojeny do série dle požadavků technického provedení sběrnice RS485 – senzory komunikují pomocí Modbus RTU! • Kabel ukončit s rezervou min. 2 m, nejdále 0,5 m od svorkovnice periferií rekuperační jednotky (svorkovnice periferií se nacházejí vždy na horní straně u předního okraje rekuperační jednotky mezi připojovacími hrdly vzduchovodů).
Doporučení
• Senzor CO₂ do ložnic nebo obývacích pokojů je vhodné umístit ve výšce vypínačů. • Senzor vlhkosti do koupelen je vhodné je umístit na stěně 10 cm pod stropem. • Na průběžných kabelech, které spojují v sérii jednotlivé senzory, nechat vždy rezervu min. 0,3 m. Detektor kouře a ovládání přetlaku přívodního vzduchu • Přivést kabely UTP nebo J-Y(ST)Y 2×2×0,8 do požadované místnosti s požadavkem na přetlak vzduchu nebo detekci kouře (prostor s krbem, kotelna a podobně).	• Kabely ukončit s rezervou min. 2 m, nejdále 0,5 m od svorkovnice rekuperační jednotky (svorkovnice se nacházejí na horní straně u předního okraje rekuperační jednotky mezi připojovacími hrdly) a označit „detektor(y) kouře, přetlak vzduchu“. • Při instalaci detektorů kouře postupujte výhradně dle doporučení výrobce detektoru. • Při volbě ovládání přetlaku vzduchu tlačítkem musí být osazenu tlačítko s funkcí ZAP/VYP.

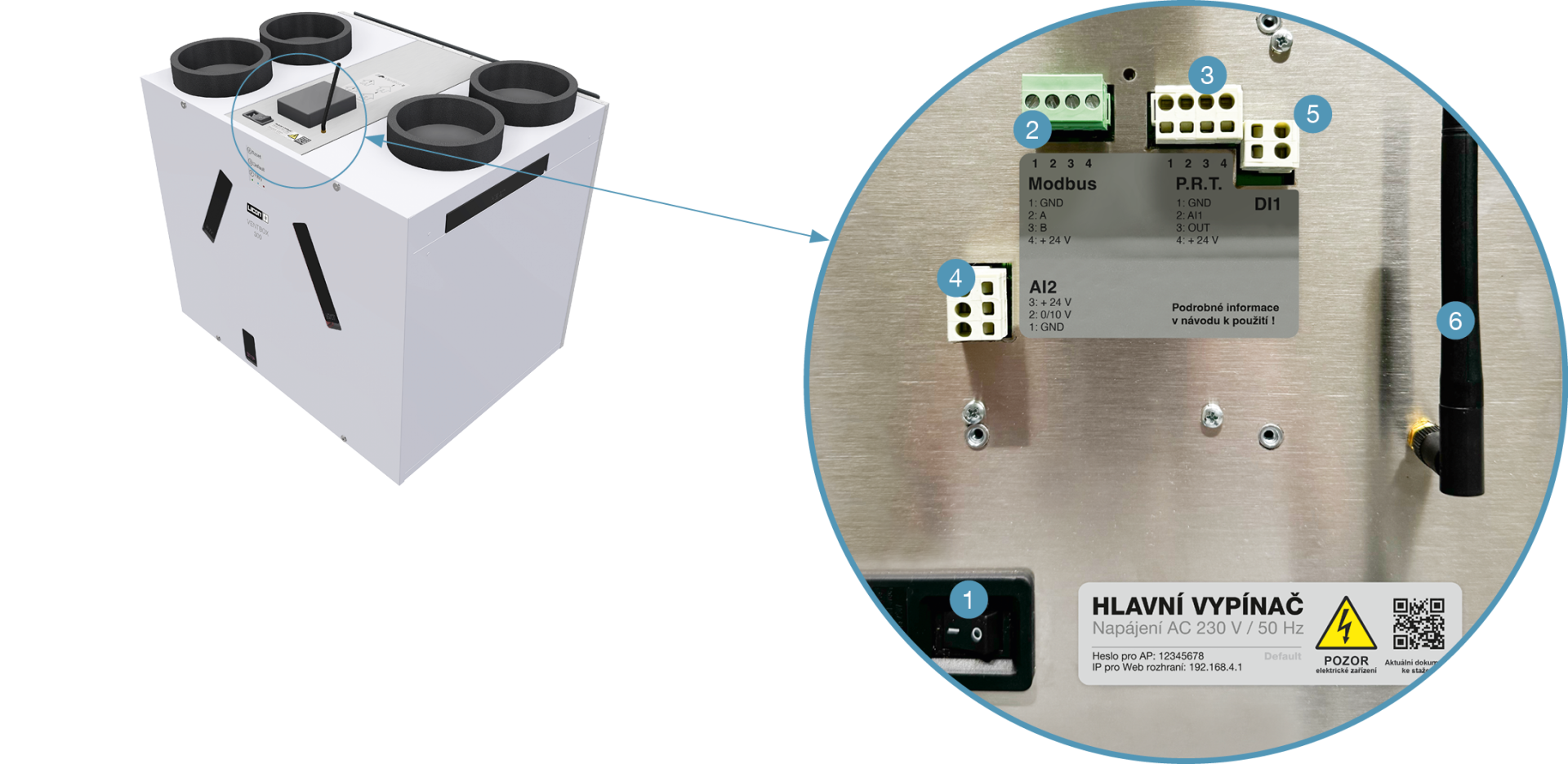

Elektrické připojení Elektrická síťová přípojka zařízení VENTBOX 400 je provedená pomocí síťového napájecího kabelu o délce 1,8 metru. Veškeré konektorové přípojky se nacházejí na Panelu řízení, který je umístěn na horní straně mezi hrdly vzduchovodů. Zde je také umístěn hlavní vypínač jednotky s pojistkou. 1 hlavní vypínač napájení jednotky se zásuvkou pro připojení síťového kabelu a pojistkou FST 5×20 10 A/~ 250 V 2 Modbus – připojení čidel RH, CO₂, TVOC, Radon 3 P. R. T. analogový vstup pro připojení externího regulátoru 4 AI2 analogový vstup 5 DI1 digitální vstup pro tlačítka intenzivního odtahu (koupelna, kuchyň, WC) 6 anténa sloužící k bezdrátové komunikaci (připojení k Wi-fi síti)
Požadavky na vodoinstalaci Povinná příprava Odpadní potrubí HT DN 32 mm, závit 5/4" Volitelná příprava pro verzi Comfort • Přivést odpadní potrubí HT DN 32 mm, osadit jej suchým sifonem WHB1 a ukončit v blízkosti odtoku kondenzátu rekuperační jednotky (odtok kondenzátu se nachází na spodní straně rekuperační jednotky). • Je nutné zajistit volný odtok s ohledem na celkový spád odpadního systému (min. 3 %). • Provést dvojmontáž suchého sifonu k odvodu kondenzátu zachyceného z výparníku rekuperační jednotky a spojit jej do jednoho vedení, dále pokračovat standardně odpadním potrubím DN 32 mm. U verze Comfort • Odpadní porubí pro odvod kondenzátu z venkovní jednotky tepelného čerpadla. • Přivést odpadní potrubí vně objektu pod tepelné čerpadlo.	Požadavky na stavbu Povinná příprava • Přivést vzduchovody volitelné ∅ 180 mm nebo ∅ 160 mm (při použití redukce). • Provést potřebné prostupy skrze zdi, podlahy a stropy. Zajistit dostatečný manipulační prostor dle zvolené varianty pravá/levá a dopojení (ke stropnici/pod stropnicí)! U verze Comfort je navíc povinná příprava • Přivést potrubí s chladivem od venkovní jednotky tepelného čerpadla dle specifikace, max. délka 15 m. • Potrubí s chladivem vyvést společně s vedením odpadního potrubí pod spodní stranou rekuperační jednotky.

Obecné požadavky Další požadavky se řídí projektovou dokumentací verze Comfort. Požadavky pro venkovní jednotku tepelného čerpadla se řídí její dokumentací.

Montáž

Dopojení pod stropnicí – levá varianta	Dopojení skrz stropnici – levá varianta

Připojení vzduchovodů – levá varianta pohled shora	Připojení vzduchovodů – levá varianta pohled shora

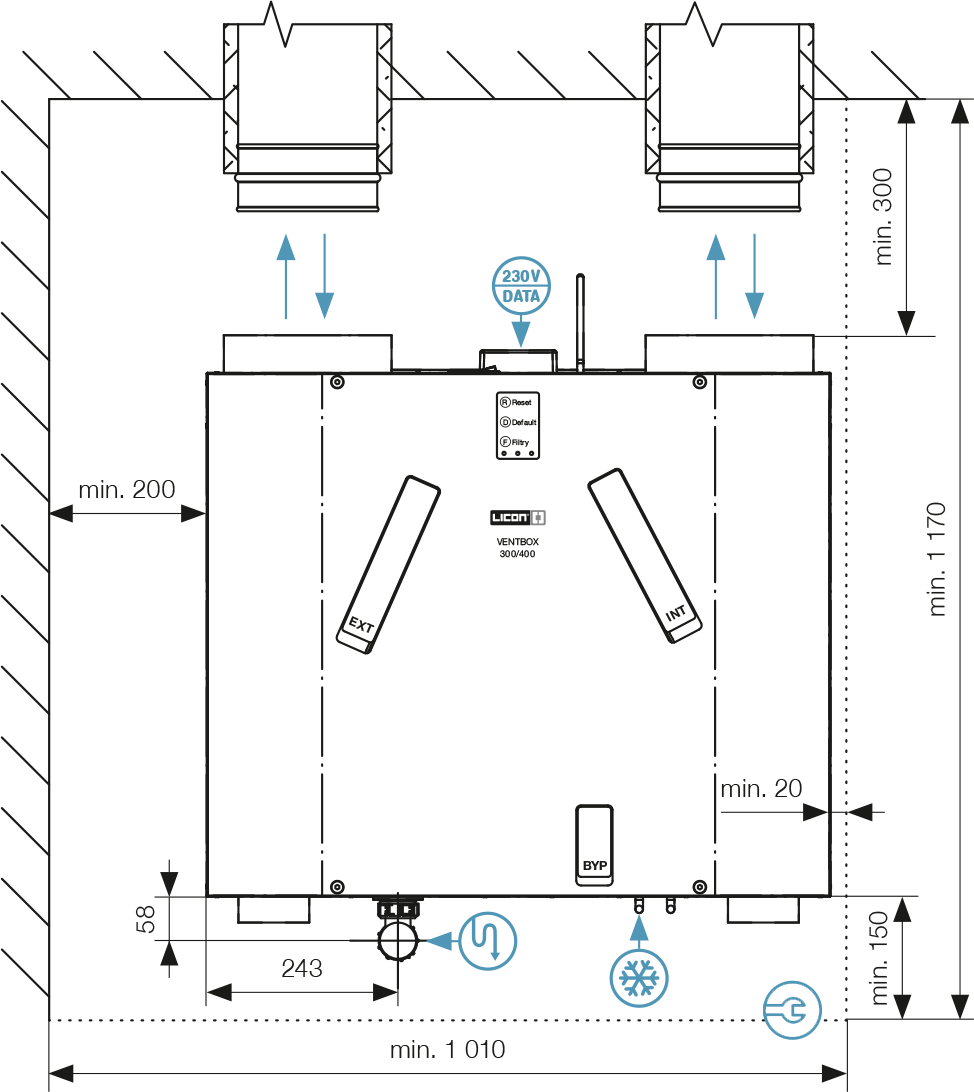

Dopojení pod stropnici – pravá varianta	Dopojení skrz stropnicí – pravá varianta

Připojení vzduchovodů – pravá varianta pohled shora
	Rozměry uvedeny v mm. Technické změny vyhrazeny.

Objednávkový kód

Příklad objednacího kódu: VB2-0400-BC-OHR

Typ rekuperační jednotky	Generace		Výkon		Design	Typ rekuperace		Výbava	Typ výměníku tepla	Strana připojení
V B	2	-	0400	-	B	C	-	O	H	R
VB VENTBOX					Box	Centrální		O - Optimum P - Premium C - Comfort	H - standardní E - entalp	R - pravá L - levá

Назад на главную страницу

Свяжитесь с нами

Для получения более подробной информации свяжитесь с нами

VENTBOX 400

Deskový entalpický protiproudý výměník tepla (ERV)

Princip fungování deskového protiproudého výměníku tepla

Příjemné vnitřní klima, v létě i v zimě

Složení jednotky, filtry, ovládání, by-pass

Složení jednotky

Základní specifikace

Základní softwarové funkce automatická proti mrazová ochrana

Volitelná specifikace

Vzduchové filtry

Předfiltry

Ovládání

Řízení jednotky přes webové rozhraní

Ovládací a informační panel

Režim by-pass

Popis režimu by-pass

Výhody by-passové klapky

Uživatelské funkce, které můžete ovládat

Větrací výkony

Uvedené hodnoty se vztahují k třídě fitrace F7

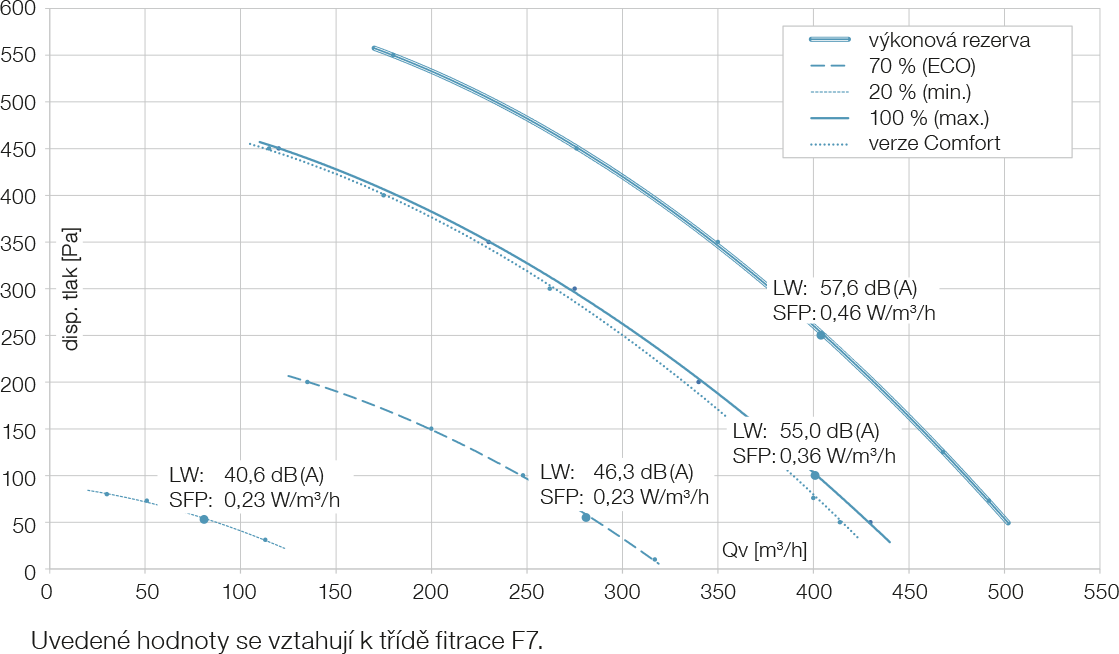

VENTBOX 400 – Disponibilní větrací výkon

Akustické parametry

Požadavky na ostatní profese a montáž

Požadavky na elektro

Elektrické připojení

Požadavky na vodoinstalaci

Požadavky na stavbu

Obecné požadavky

Montáž

Objednávkový kód

Свяжитесь с нами

Uvedené hodnoty se vztahují k třídě fitrace F7	VENTBOX 400 – Disponibilní větrací výkon
	Chladící a topné výkony pro jednotku VENTBOX 400 Comfort jsou na vyžádání u výrobce v LICON s.r.o
