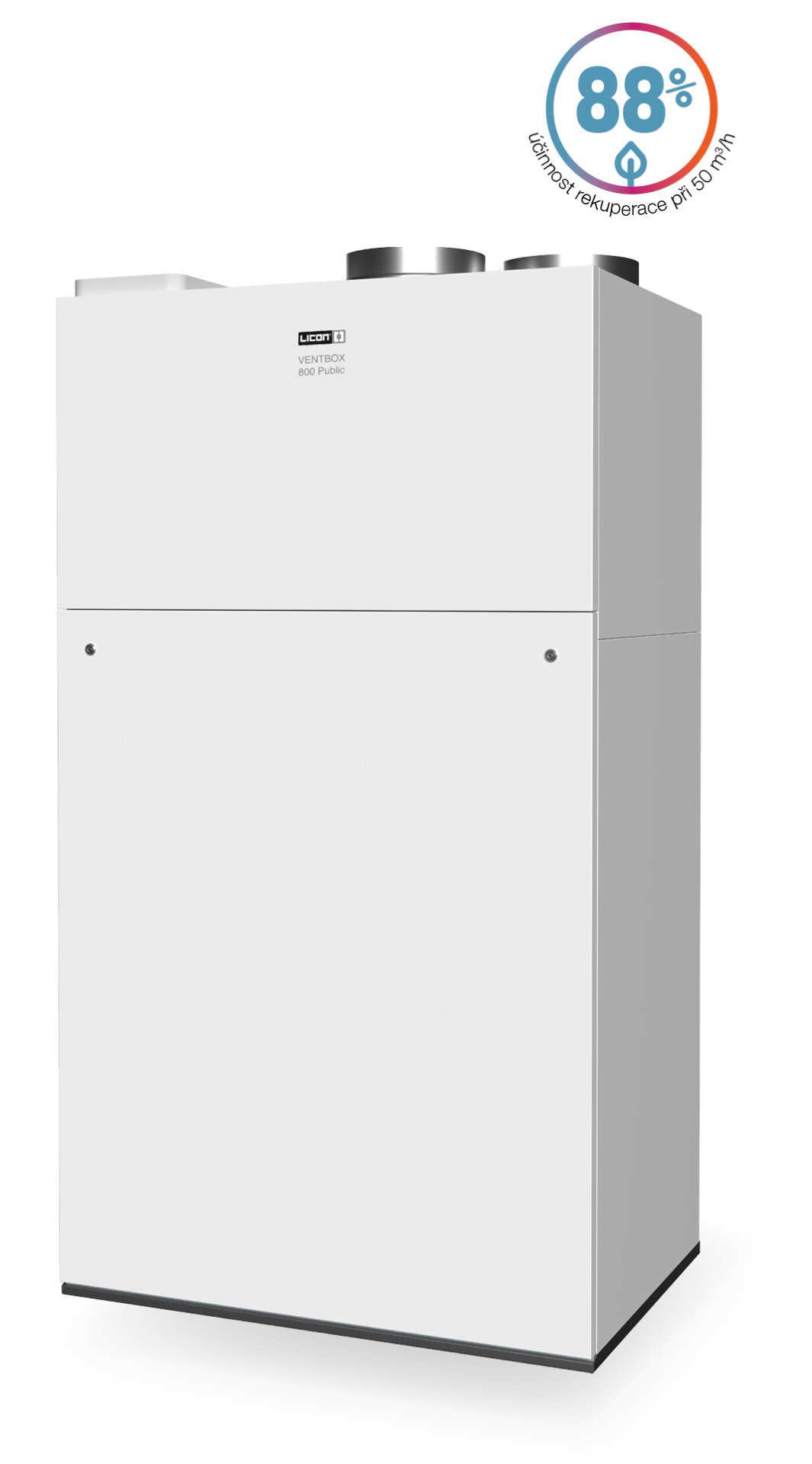

VENTBOX 800 Public

Эффективное удаление отработанного воздуха
Свежий воздух без аллергенов и пыльцы
Низкое потребление

Doporučená výměra	dle použití školní třída/administrační prostory
Energetická třída	A+
Možnost instalace/Varianta provedení	nastěnná a podlahová/pravá
Rozměry (v × š × h)	1 960 × 1 005 × 750 mm
Hmotnost [kg]	105 kg verze Premium
Napětí	230 V AC/50 Hz
Elektrický proud bez předehřevu [A]	1,5 A
Elektrický proud včetně předehřevu [A]	12 A
Max. příkon jednotky bez předehřevu [W]	340 W
Max. příkon předehřevu [W]	2 400 W
Krytí IP	20
Průtok vzduchu [m³/h]	120–800 m³/h
Referenční průtok vzduchu [m³/h]	560 m³/h
Dispoziční tlak [Pa]	50–200 Pa
Akustický výkon L_WA [m³/h/Pa/dB]	560 m³/h / 50 Pa / 49 dB
Účinnost přenosu tepla/Průtok vzduchu [m³/h]	82 %/800 m³/h; 82 %/560 m³/h; 81 %/120 m³/h
El. příkon (bez předehřevu) (W/m³/h) při externím tlaku 50 Pa	240 W/800 m³/h; 105 W/560 m³/h; 20 W/120 m³/h
∅ připojovacích hrdel [mm]	250 mm
Typ potrubí pro odvod kondenzátu	HT DN 32 mm
SPI specifická (měrná) spotřeba el. energie W/m³/h	0,19 W/při referenční průtoku a disp. tlaku 50 Pa
Max. počet všech čidel (CO₂/RH/RADON…)	9
Konektor pro připojení požárního čidla nebo připojení do EPS	Ano
Automatická protimrazová ochrana	Ano
Funkce by-pass (obtok výměníku)	Ano
Nárazové větrání	Ano
Týdenní časový režim	Ano
Měření spotřeby energie	Ano
Komunikace Modbus TCP/IP	Ano
Komunikace Modbus RTU	Ano
Anologový vstup	2
Digitální vstup	1
Motory s funkcí konstantního průtoku	verze Premium
Předfiltr hrubých nečistot	Ano
Indikátor zanesení filtrů na základě časového intervalu	Ano
Indikátor zanesení filtru na základě jeho tlakové ztráty	verze Premium
Filtry přívod a odtah (% záchytu částic v dané filtrační třídě) verze Premium	F7 ePM1 70 % (F7/AC pach volitelně)

Entalpický protiproudý výměník tepla

Entalpický protiproudý výměník tepla je volitelnou součástí rekuperačního systému, který kromě zpětného získávání tepla umožňuje i zpětný zisk vlhkosti čímž podporuje udržování optimální vlhkosti vnitřního vzduchu a tím i zlepšení uživatelského komfortu bytů a obytných budov. Tyto systémy přinášejí mnoho výhod, včetně energetické účinnosti, snížení nákladů na vytápění a zlepšení kvality vzduchu v interiéru.

Princip fungování protiproudého výměníku

Hlavní funkce a výhody

• Výměna tepla – entalpický výměník umožňuje přenášet tepelnou energii z teplejšího odváděného vzduchu na chladný venkovní vzduch, čímž zvyšuje teplotu vzduchu přiváděného do budovy v zimě. To pomáhá snižovat náklady na vytápění, protože čerstvý vzduch je ohříván pasivně během výměny.

• Výměna vlhkosti – kromě tepla umožňuje entalpický výměník přenos vlhkosti. To je důležité pro udržení optimální vlhkosti v interiéru. Vlhkost odváděného vzduchu se přenáší na přiváděný vzduch, což může být užitečné v oblastech s extrémními klimatickými podmínkami.

• Omezování ztrát a znečištění – entalpický výměník také slouží k oddělení přiváděného a odváděného vzduchu, což zabraňuje přenosu znečištění, nečistot a nežádoucích pachů z venkovních prosto do budovy. Tím se zlepšuje kvalita vzduchu v interieru.

Specifikace s entalpickým výměníkem	VENTBOX 800 Public, verze Premium
Energetická třída	A
Hmotnost celé jednotky	110,0 kg verze Premium
Účinnost přenosu tepla/Průtok	76 % / 800 m³/h 78 % / 560 m³/h 84 % / 120 m³/h
Účinnost přenosu vlhka/Průtok	56 % / 800 m³/h 63 % / 560 m³/h 78 % / 120 m³/h
Elektrický příkon	238 W / 800 m³/h 106 W / 560 m³/h 19 W / 120 m³/h

Entalpický výměník lze doobjednat samostatně i později a po velmi jednoduché instalaci, dojde k vylepšení celé jednotky o pokročilou technologii.
Objednací kód entalpického výměníku pro jednotku VENTBOX 800 Public:

Příjemné vnitřní klima, v létě i v zimě
Co se děje v létě? Relativně vlhký vzduch se nám v létě zdá teplejší, než ve skutečnosti je, proto dochází k odvodu tepla a vlhkosti z teplého a vlhkého venkovního vzduchu dříve, než je čerstvý vzduch přiveden do domu.	Jak to funguje v zimě? V zimě dochází k cenné rekuperaci tepla, které zůstává uvnitř. Pomocí rekuperace vlhkosti je suchému venkovnímu vzduchu předáno více potřebné vlhkosti.

Složení jednotky, filtry, ovládání

Složení jednotky

indikátor zanesení filtrů na základě časového intervalu
vývod na odvod kondenzátu na spodní straně jednotky s připojovacím závitem 5/4"
suchý sifon WHB1 – DN 32 mm
samostatné teplotní čidlo pro monitorování funkce předehřevu
teplotní čidla pro monitorování teploty vzduchu
na výstupech a vstupech větrací jednotky
síťový napájecí kabel 250 V AC/10 A
energetický štítek, příbalový leták
návod k montáži a instalaci

Základní specifikace

1 korpus jednotky vyrobený z odolného XPS materiálu s termoizolačními vlastnostmi a kompaktním opláštěním
• pohledové strany jsou opatřeny lakovaným Al plechem – bílá RAL 9010
• zadní strana pozinkovaný plech
2 designový kryt přední stěny
3 čelní dvířka zařízení vyrobená z lakovaného Al plechu bílá RAL 9010
4 boční dvířka – servisní kryty ventilátorů
5 uzavírací krytky filtrů
6 filtry pro čištění vzduchu
7 obtoková klapka (by-pass) včetně servopohonu
8 PTC článek pro předehřev vzduchu
9 deskový protiproudý výměník tepla
10 verze Premium ventilátory s úsporným EC motorem a konstantním průtokem
11 elektronika řízení a napájení jednotky
12 kryty ventilátorů
13 kryt výměníku
14 kryt předehřevu
15 kryt servopohonu obtokové klapky
16 kryt elektroniky řízení
17 hrdla pro připojení vzduchovodu (∅ 250 mm)
18 ovládací a informační panel s klávesnicí a LED indikací
19
20 externí Wi-fi anténa
21 analogové a digitální vstupy
22 závěsná kotevní lišta

Základní softwarové funkce

• automatická proti mrazová ochrana

• zobrazení aktuálního výkonu předehřevu

• automatická funkce by-pass (obtok výměníku)

• možnost manuálního ovládání by-passu (v letním režimu)

• možnost manuálního odmražení výměníku (v zimním režimu)

• možnost připojení požárního čidla nebo elektrické protipožární signalizace (EPS)

• ovládání přes webové rozhraní v lokální síti

• týdenní časový režim

• komunikace s čidly Modbus RTU

• ovládání výkonu větrání rovněž v rozhraní aplikace

• funkce opuštění objektu/dovolená

• komunikace Modbus s nadřazeným systémem (např. LOXONE)

• orientační informace o aktuální spotřebě elektrické energie

• možnost uživatelského nastavení připojených čidel (CO₂, relativní vlhkost, souhrnné koncentrace těkavých látek)

• jazykové mutace CZ, AJ, NJ, FR

Volitelná specifikace

• entalpický výměník

• plynulá manuální regulace P.R.T. s ovladačem na zdi

• čidlo koncentrace CO₂

• čidlo relativní vlhkosti (RH)

• čidlo detekce/výskytu radonu

• kombinované čidlo TVOC a HCHO (těkavé látky a formaldehydy)

• filtry PŘÍVOD F7/AC uhlíkový (ePM1 70 %)*

• distanční stojánky pro podlahovou montáž

_{* údaj v (%) říká, kolik částic v dané filtrační třídě filtr „zachytí“}

Vzduchové filtry

• filtr F7 přívod – 450 × 253 × 50 mm, ePM1 70%
• filtr F7 odtah – 642 × 254 × 28 mm, ePM1 70%
• uhlíkový filtr F7/AC přívod – 450 × 253 × 50 mm, ePM1 70%

Ovládání

Ovládací a informační panel

Jednotku VENTBOX lze běžně obsluhovat pomocí webového rozhraní, ale všechny základní servisní operace lze provádět i manuálně (stiskem příslušného tlačítka) na ovládacím panelu umístěného na čelní straně zařízení:

R krátkým stiskem tlačítka provedete restart, při kterém zůstanou zachována veškerá uživatelská i servisní nastavení zařízení.
D stiskem tlačítka (5 s) uvedete do továrního nastavení, při kterém běží větrací jednotka trvale na snížený výkon.
Současně dojde ke ztrátě všech uživatelských nastavení včetně nastavení týdenních programů a připojení k síti, přičemž nastavení typu výměníku (ERV/HRV) a korekce ventilátorů zůstavají zachovány. Větrací jednotka přejde zpět do AP módu včetně přihlašovacího hesla nastaveného výrobcem.
F stiskem tlačítka (2 s) nastavíte nový interval pro výměnu filtrů. Používá se pouze při výměnách filtrů!

Informační LED
• zelená – napájení – bliká – připojeno k napájení (režim Standby), svítí – zařízení v provozu
• modrá – filtry – svítí, popř. bliká požadavek na výměnu filtrů
• červená – chyba – nutné zkontrolovat „Chybová hlášení“

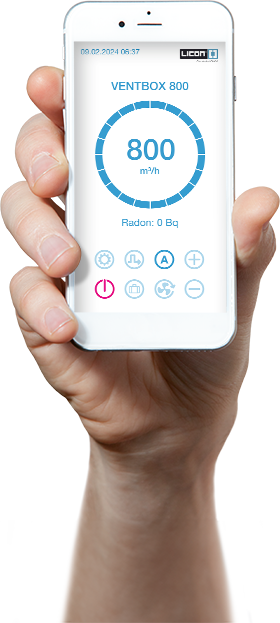

Řízení jednotky přes webové rozhraní

Úvodní obrazovka slouží pro přehled informací, ovládání a nastavení zařízení VENTBOX 800 Public. V prostřední části je patrný aktuální výkon

jednotky, níže se nachází informační a stavové ikony, dále pak aktuální hodnoty měřené pokojovými senzory využívané jednotkou

(za předpokladu, že jsou senzory k rekuperační jednotce připojeny). Spodní část pak obsahuje tlačítka pro obsluhu a nastavení

rekuperační jednotky.

Uživatelské funkce, které můžete ovládat

• vypnutí větrání – Standby režim (jednotka není odpojena od napájení)
• přepínání mezi automatickým a manuálním režimem (A/M)
• jednorázové snížení výkonu větrání při opuštění objektu (dovolená)
• krátkodobé zvýšení intenzity větrání (BOOST režim)
• manuální přepínání klapky by-passu (pouze v letním období)
• uživatelské nastavení zařízení

Objednávkový kód

Příklad objednacího kódu: VB1-0800-BD-PHR

Typ rekuperační jednotky	Generace		Výkon		Design	Typ rekuperace		Výbava	Typ výměníku tepla	Strana připojení
V B	1	-	0800	-	B	D	-	P	H	R
VB VENTBOX					Box	Decentrální		P - Premium	H - standardní E - entalp	R - pravá
